ПР102 программируемое реле на 40 каналов ввода/вывода с возможностью расширения входов/выходов

Главная > Каталог > Контрольно - измерительные приборы. ОВЕН > ПР Программируемые реле > ПР102 программируемое реле на 40 каналов ввода/выв

ОВЕН ПР102 –программируемое реле для управления вентиляцией, отоплением, насосами и др. Главным преимуществом прибора является широкий функционал и высокая плотность каналов ввода/вывода. В корпусе 7DIN располагается 40 аналоговых и дискретных входов/выходов. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. В ПР102 может быть до 2-х интерфейсов RS-485 на борту: для управления устройствами по сети и передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic. Загрузка алгоритма производится с помощью кабеля microUSB.

Отличительные характеристики ПР102

  • 40 каналов ввода/вывода.
  • Компактный автоматный корпус 7 DIN.
  • 8 аналоговых входов:
    • Термосопротивления.
    • NTC/PTC.
    • 4…20 мА/ 0…10 В.
    • Работа в дискретном режиме.
  • 2 универсальных аналоговых выхода: 4…20 мА/0…10 В.

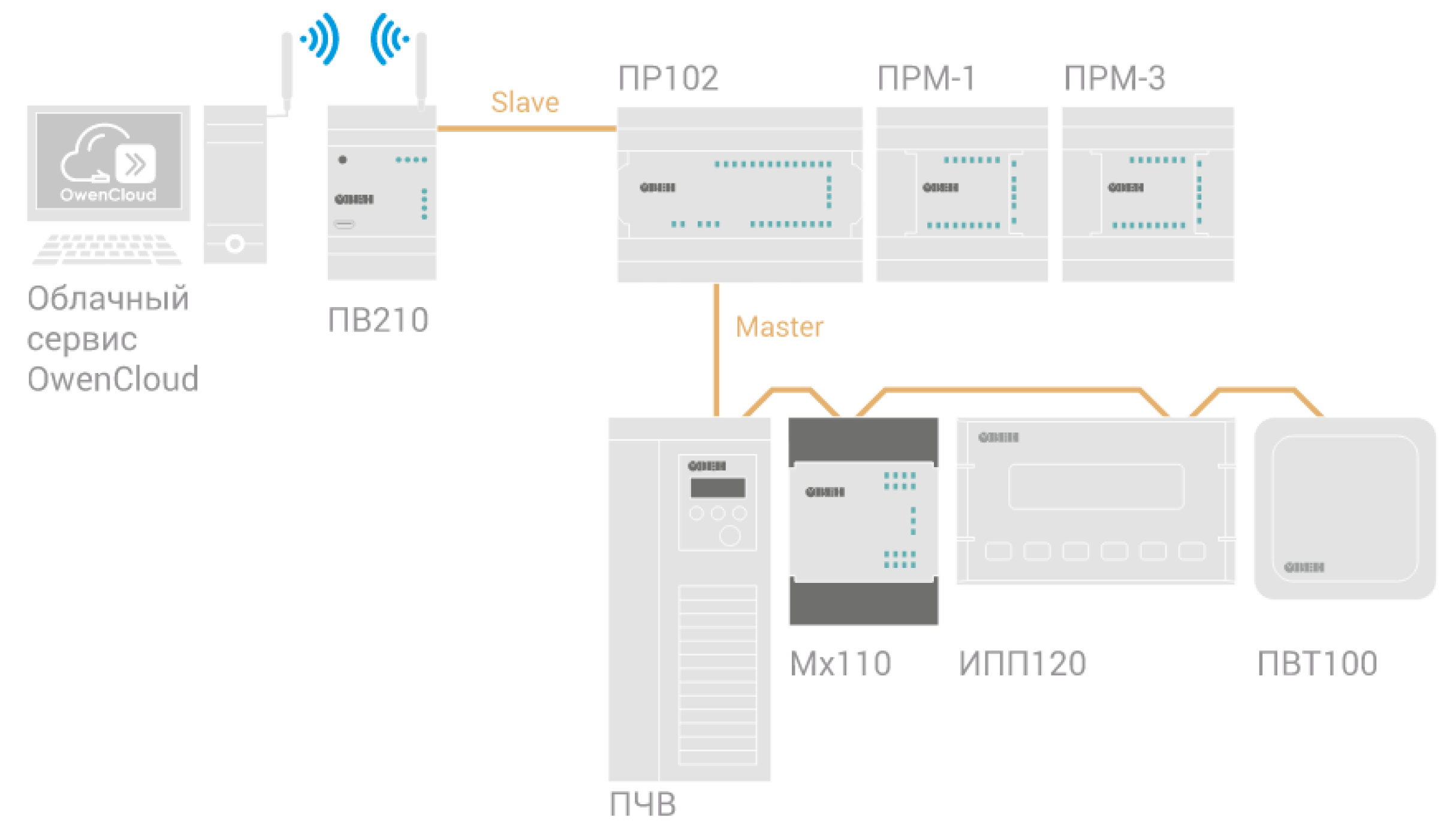

  • 2 интерфейса RS-485, режим Master/Slave:
    • Интеграция в облачный сервис OwenCloud и SCADA-системы.
    • Визуализация процессов с помощью панелей оператора.
    • Управление внешними устройствами по RS-485.
  • Увеличение каналов ввода/вывода до 72 шт. с помощью модулей ПРМ.
  • Модификации с транзисторными выходами.
  • Работа в неотапливаемых помещениях: -40...+55 ºС.
  • USB-порт для программирования.

Широкие функциональные возможности

Конструктивные особенности

  • Автоматный корпус.
  • Ширина корпуса 7 «автоматов» (7DIN), что позволяет разместить прибор как в большом шкафу, так и в малом с автоматическими выключателями.
  • Съемные клеммники – для удобства монтажа.
  • Быстрая замена батарейки.

Применение

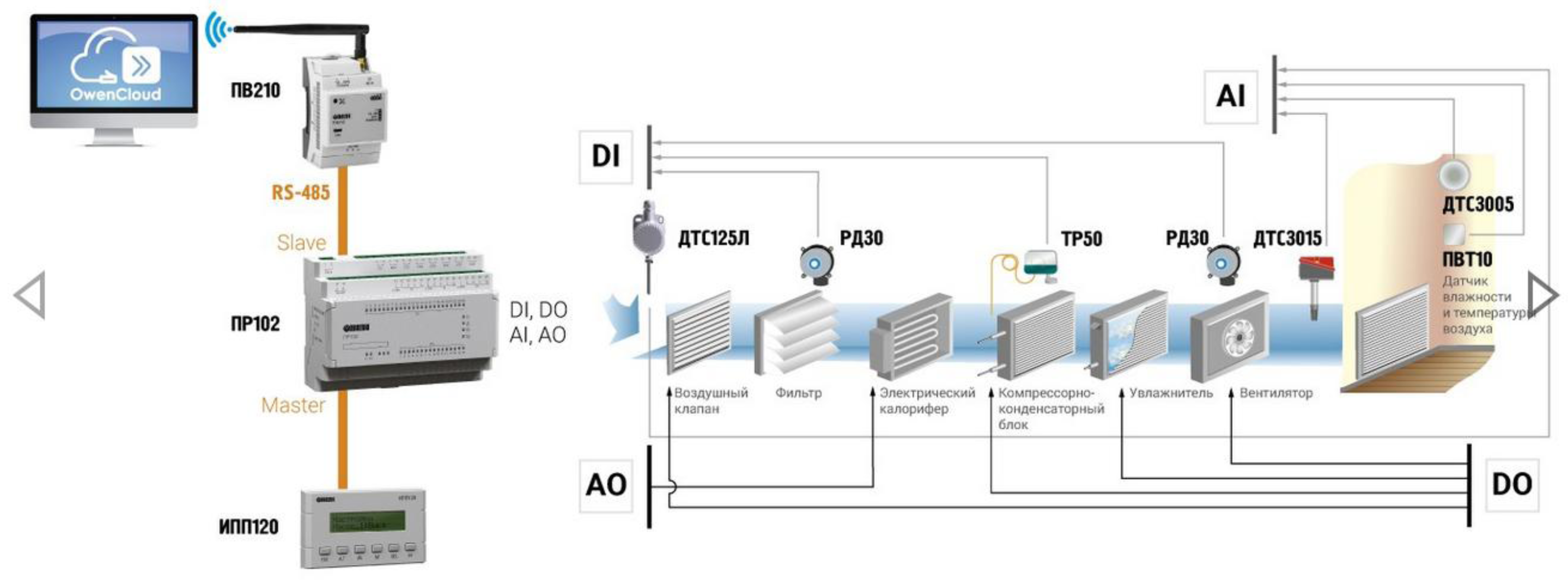

Управление вентиляцией

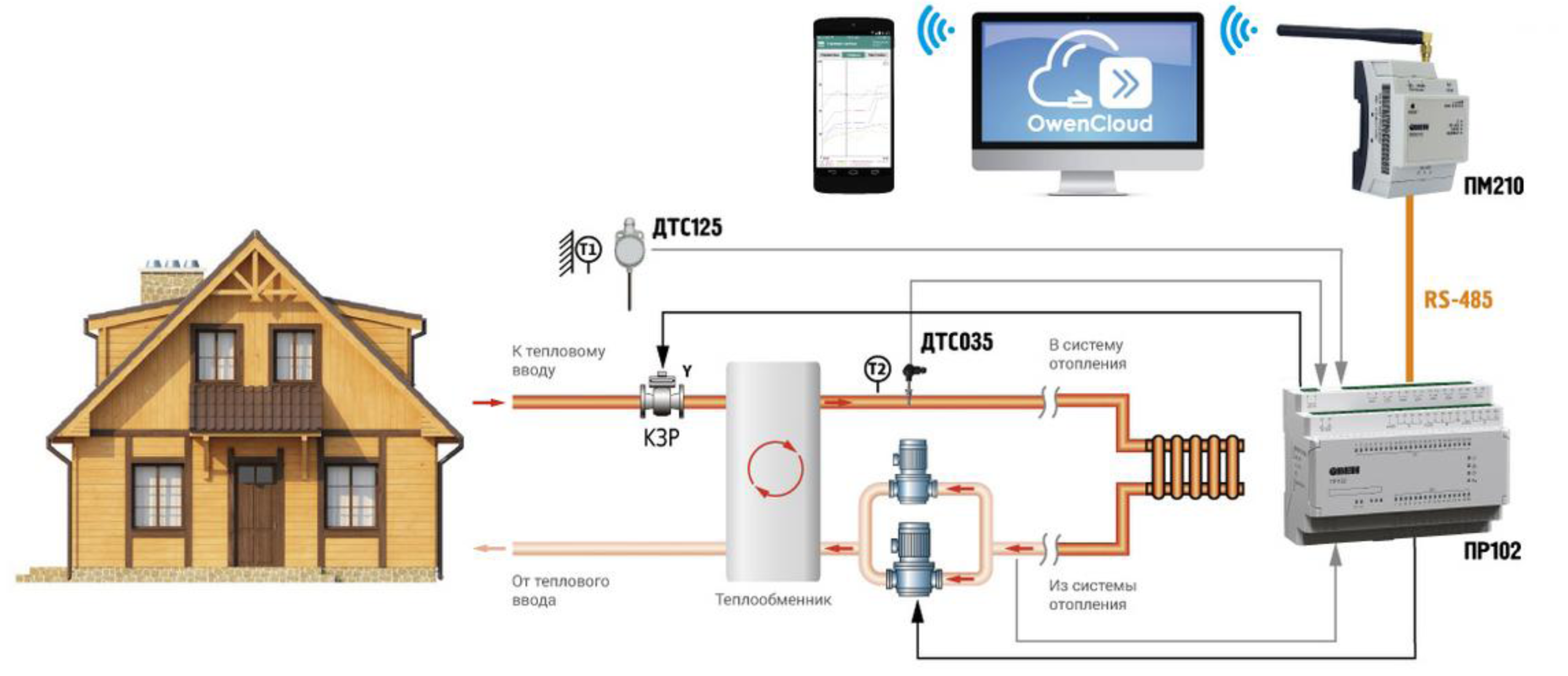

Управление отоплением и ГВС

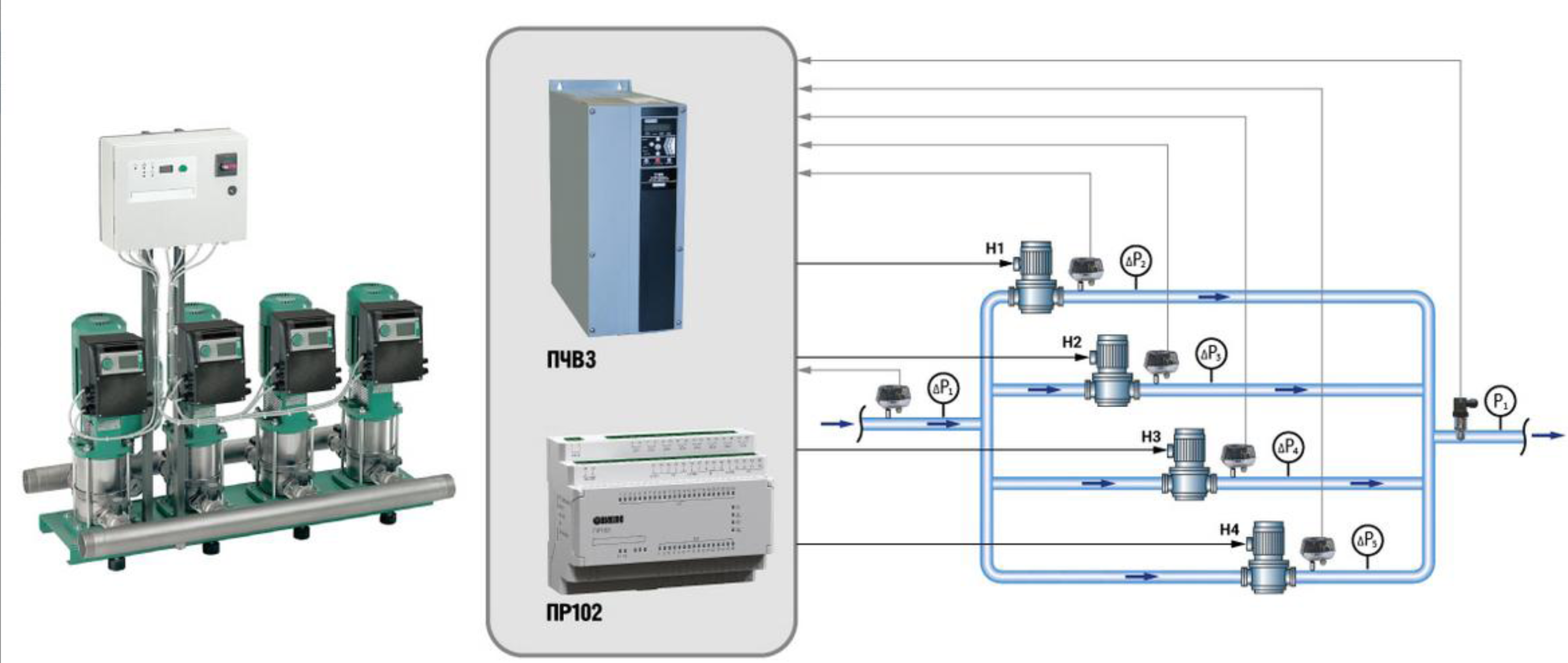

Управление насосными группами

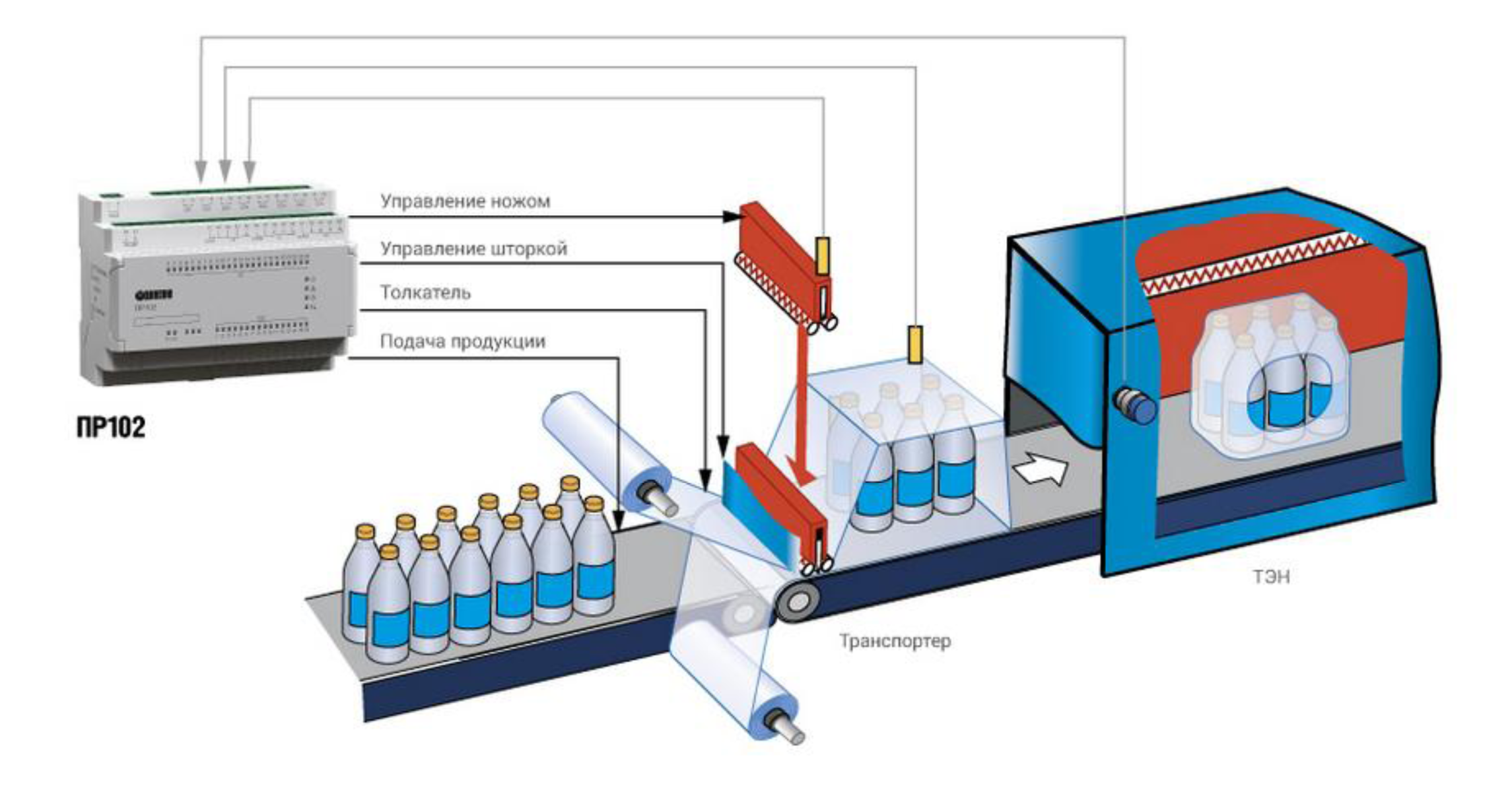

 Управление станками и механизмами

Технические характеристики

Наименование

Значение

ПР102-230

ПР102-24

Программирование

Среда программирования

OwenLogic

Объем Retain-памяти

1016 байт

Стек

Динамический

Память ПЗУ

128 кбайт

Память ОЗУ

32 кбайт

Интерфейс программирования

USB

Интерфейс RS-485

Количество

До 2 шт.

Протокол связи

Modbus RTU/ASCII

Режим

Master/Slave

Объем памяти для сетевых переменных (режим Slave)

128 байт

Количество подключаемых модулей расширения

не более 2

Модули расширения

ПРМ

Дискретные входы

Количество

До 24

Номинальное напряжение питания

≈230 В

=24 В

Гальваническая развязка

Групповая, по 4 входа (1 – 4 и 5 - 8)

Аналоговые входы

Количество

-

До 8

Тип измеряемых сигналов

-

0…10 В

4…20 мА

0…300 кОм

Дискретный

Предел основной приведенной погрешности

-

±0,5 %

Период обновления результатов измерения четырех каналов



20 мс

Работа в дискретном режиме

-

Да

Дискретные выходы

Количество

До 16

Тип

Р - Релейный (нормально-разомкнутый)

К - Оптопара транзисторная n-p-n типа

Допустимый ток нагрузки, не более

Р:

5 А при напряжении не более 250 В переменного тока и cos φ >0,95

3 А при напряжении не более 30 В постоянного тока

К:

0,2 А при напряжении не более 60 В постоянного тока

Гальваническая развязка

Индивидуальная

Вычислительные ресурсы и дополнительное оборудование

Минимальное время цикла

1 мс (зависит от сложности программы)

Модули расширения

Да

Встроенные часы реального времени

Да

Функциональная схема прибора

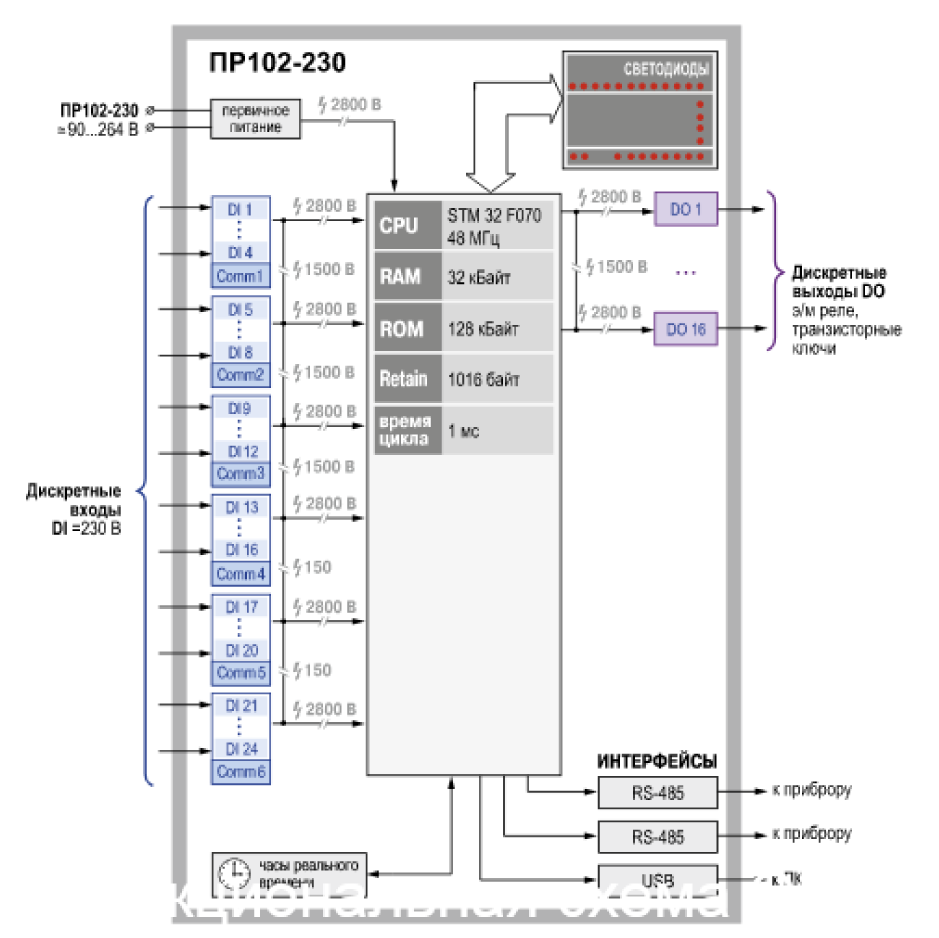

Функциональная схема ОВЕН ПР102-230

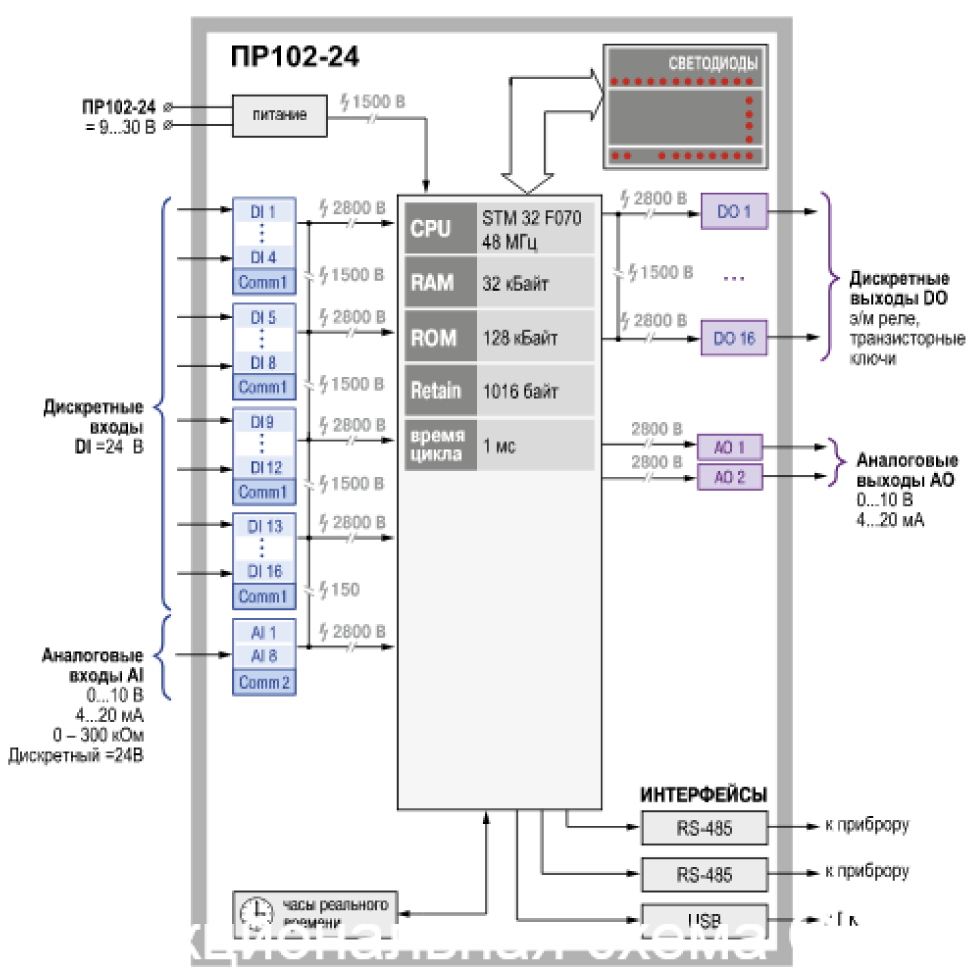

Функциональная схема ОВЕН ПР102-24

ПО, примеры и инструкции

Название

Версия

Скачать

Среда программирования OwenLogic

Среда программирования OwenLogiс

1.17.245

Скачать

Сервисное программное обеспечение

Microsoft .NET Framework 4.0 (Необходим при офлайн установке среды программирования OwenLogic)

Скачать

Драйвер

Драйвер USB ПР102

Скачать

Примеры

Примеры

Перейти

Обучающее видео

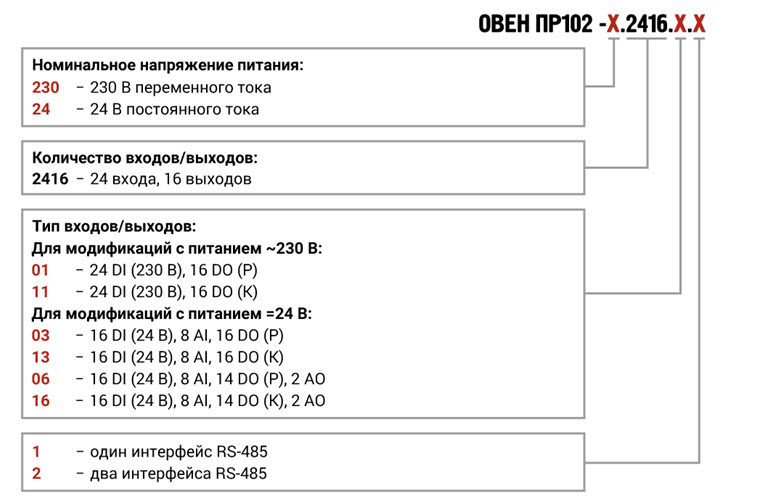

Модификации

Модификации ПР102-230

Модификация

Тип питания

Входы

Выходы

Количество

RS-485

Дискретные

Аналоговые

Дискретные

Аналоговые

ПР102-230.2416.01.1

~230 В

24 ДФ

16 Р

1

ПР102-230.2416.01.2

~230 В

24 ДФ

16 Р

2

ПР102-230.2416.11.1

~230 В

24 ДФ

16 K

1

ПР102-230.2416.11.2

~230 В

24 ДФ

16 K

2

Модификации ПР102-24

Модификация

Тип питания

Входы

Выходы

Количество

RS-485

Дискретные

Аналоговые

Дискретные

Аналоговые

ПР102-24.2416.03.1

=24 В

16 Д

8 ДА

16 Р

1

ПР102-24.2416.03.2

=24 В

16 Д

8 ДА

16 Р

2

ПР102-24.2416.06.1

=24 В

16 Д

8 ДА

14 Р

2 АУ

1

ПР102-24.2416.06.2

=24 В

16 Д

8 ДА

14 Р

2 АУ

2

ПР102-24.2416.13.1

=24 В

16 Д

8 ДА

16 К

1

ПР102-24.2416.13.2

=24 В

16 Д

8 ДА

16 К

2

ПР102-24.2416.16.1

=24 В

16 Д

8 ДА

14 К

2 АУ

1

ПР102-24.2416.16.2

=24 В

16 Д

8 ДА

14 К

2 АУ

2

Документация

Документация
Руководство по эксплуатации ПР102web pdf 9.7 MB
Краткое руководство ПР102–230.2416.01.X pdf 1.61 MB
Краткое руководство ПР102–230.2416.11.X pdf 1.57 MB
Краткое руководство ПР102–24.2416.16.X pdf 1.85 MB
Краткое руководство ПР102–24.2416.13.X pdf 1.8 MB
Краткое руководство ПР102–24.2416.06.X pdf 1.89 MB
Краткое руководство ПР102–24.2416.03.X pdf 1.84 MB
Сертификаты
Декларация о соответствии
