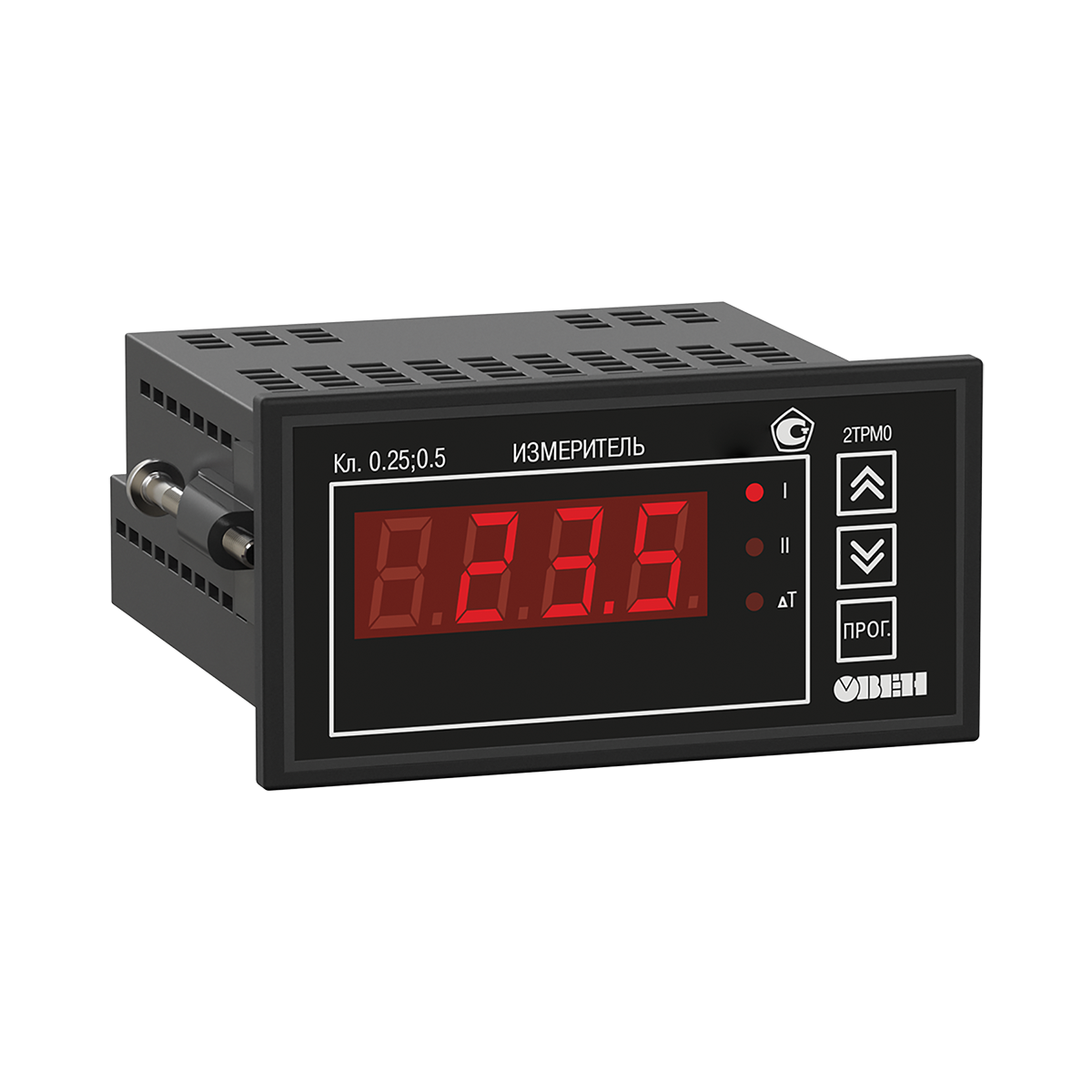

2ТРМ0 двухканальный измеритель с универсальным входом

Главные преимущества 2ТРМ0

• Улучшенная помехоустойчивость: 2ТРМ0 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А;
• Повышенная надежность: наработка на отказ составляет 100 000 часов;
• Повышенная точность измерений: погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5);
• Межповерочный интервал – 3 года;
• Гарантийный срок обслуживания 2ТРМ0 составляет 5 лет;
• Улучшенные показатели климатического исполнения: допустимый диапазон рабочих температур от –20 до +50 °С;
• Универсальные входы: прибор поддерживает все наиболее распространенные типы датчиков;
• Расширенный диапазон напряжений питания: 90...245 В частотой 47...63 Гц;
• Встроенный источник питания 24 В во всех модификациях нового 2ТРМ0 для питания активных датчиков или других низковольтных цепей АСУ

Основные функции измерителя двухканального ОВЕН 2ТРМ0

• Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.;
• Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа;
• Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода);
• Вычисление разности двух измеряемых величин (ΔТ = Т1 – Т2);
• Индикация текущих значений измеренных величин Т1,Т2 или их разности на встроенном 4-х разрядном светодиодном цифровом индикаторе;
• Импульсный источник питания 90...245 В 47...63 Гц;
• Встроенный источник питания 24 В для активных датчиков во всех модификациях прибора;
• Программирование кнопками на лицевой панели прибора;
• Сохранение настроек при отключении питания;
• Защита настроек от несанкционированных изменений;

Особенности 2ТРМ0 в корпусе Щ11

1. Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать 2ТРМ0 для измерения высокодинамичных видов сигналов, например, давления;
2. Съемный клеммник. Существенно облегчает монтаждемонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.;
3. Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264В (номинал 220В), так и от источника постоянного напряжения 20…375 В (номинал 24В);
4. Внешний компенсатор холодных концов термопары. На второй вход 2ТРМ0-Щ11 можно подключить датчик, который будет измерять температуру холодных концов термопары, и эта величина будет использоваться при компенсации. Эта функция позволяет отказаться от использовании дорогостоящих термокомпенсационных проводов при работе термоэлектрическими преобразователями (термопарами) подключенными к первому входу.

Назначение измерителя 2ТРМ0

Измеритель 2ТРМ0 предназначен для измерения температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.
