VF-S15

Главная > Каталог > Частотные преобразователи и приводная техника > Частотные преобразователи > Toshiba > VF-S15

Добавить в корзину

Руководство по эксплуатации

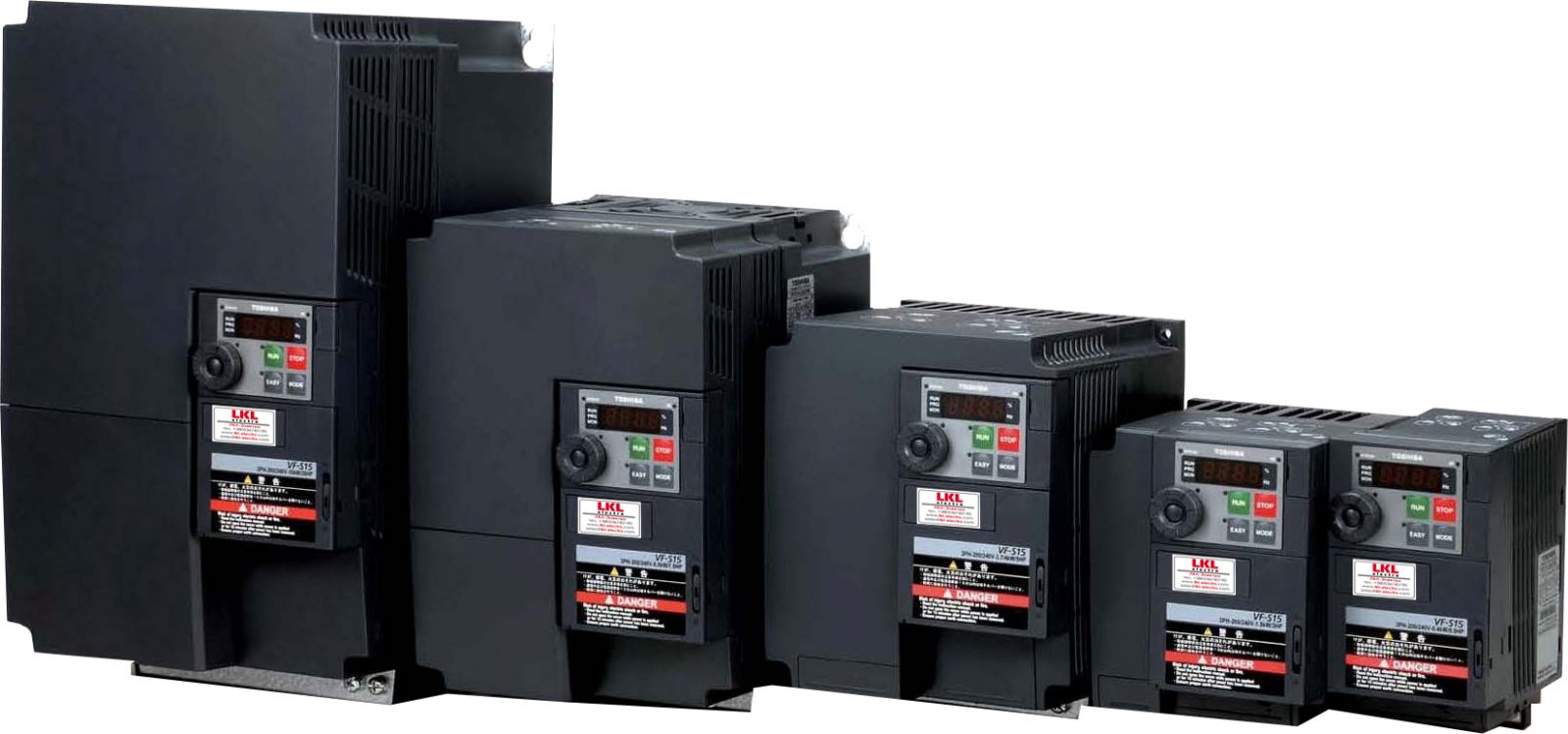

VF-S15. Простой компактный и высокопроизводительный преобразователь частоты

Диапазон мощностей:

от 0,2 до 2,2 кВт (одна фаза 240В)

от 0,4 до 15 кВт (три фазы 240В)

от 0,4 до 15 кВт (три фазы 500В)

Новые преобразователи частоты TOSHIBA серии VF-S15 предназначены для управления скоростью вращения и защиты трехфазных асинхронных электродвигателей за счет изменения частоты и амплитуды питающего напряжения с целью выполнения задач технологического процесса и безударного запуска механизмов .

TOSHIBA мировой производитель, особое внимание уделяющий качеству изготавливаемой продукции.

Преобразователи частоты TOSHIBA серии VF-S15 производятся только на заводах TOSHIBA

TOSHIBA первая компания в мире, изготовившая IGBT транзистор и преобразователь частоты на его основе.

TOSHIBA владеет всеми ключевыми технологиями для производства лучших преобразователей частоты:

собственный исследовательский институт по разработке технологий в приводной технике.
собственные разработки производства IGBT транзисторов.
собственные разработки и производство микросхем управления для преобразователей частоты.

В преобразователях частоты TOSHIBA серии VF-S15 используются электронные компоненты с расширенным температурным диапазоном

(-10…+60 С).

Специальный параметр указывающий общее время наработки преобразователя частоты.

Широкий диапазон входного напряжения 380 …500 В -15%…+10%.

Автоматически стабилизирует выходное напряжение при колебаниях входного напряжения (при питании установки в сельской местности).

Частотные преобразователи VF-S15

Области применения:

• станки и конвейеры

• краны, кран-балки и лебедки

• экструдеры и миксеры

• насосы и компрессоры

• вентиляторы и дымососы

• беговые дорожки

• типографское оборудование

• многодвигательные установки

Технические характеристики

1	Мощность двигателя (кВт)		0.2	0.4	0.75	1.5	2.2	4.0	5.5	7.5	11	15
2	VF-S15S	1 ф. 240В	2002 PL-W	2004 PL-W	2007 PL-W	2015 PL-W	2022 PL-W	—	—	—	—	—
	VF-S15	3 ф. 240В	—	2004 PM-W	2007 PM-W	2015 PM-W	2022 PM-W	2037 PM-W	2055 PM-W	2075 PM-W	2110 PM-W	2150 PM-W
	VF-S15	3 ф. 500В	—	4004 PL-W	4007 PL-W	4015 PL-W	4022 PL-W	4037 PL-W	4055 PL-W	4075 PL-W	4110 PL-W	4150 PL-W
3	Выходная мощность(кВА)	1 ф. 240В	0.6	1.3	1.8	3.0	4.2	—-	—-	—-	—-	—-
		3 ф. 240В	—-	1.3	1.8	3.1	4.2	6.7	10.5	12.6	20.6	25.1
		3 ф. 500В	—-	1.1	1.8	3.1	4.2	7.2	10.9	13	21.1	25.
4	Номинальный ток (А)	1 ф. 240В	1.5(1.5)	3.3(3.3)	4.8 (4.4)	8.0 (7.9)	11.0 (10.0)	—	—	—	—	—
		3 ф. 240В	—	3.3(3.3)	4.8 (4.4)	8.0 (7.9)	11.0 (10.0)	17.5 (16.4)	27.5 (25.0)	33.0 (33.0)	54.0 (49.0)	66.0 (60.0)
		3 ф. 500В	—	1.5 (1.5)	2.3 (2.1)	4.1 (3.7)	5.5 (5.0)	9.5 (8.6)	14.3 (13.0)	17.0 (17.0)	27.7 (25.0)	33.0 (30.0)

Технические характеристики (продолжение)

Мощность двигателя, кВт

0,2

0,4

0,75

1,5

2,2

4,0

5,5

7,5

Масса, кг

1ф.240В

0,8

1,1

3ф.240В

0,9

1,4

2,2

3,5

3,6

6,8

6,9

3ф.500В

1,4

1,5

2,4

2,6

3,9

4,0

6,4

6,5

Значение тока перегрузки

150% – в течение 60 секунд, 200% – в течение 0,5 секунд

Напряжение питания

1 фаза 100В~ 120В
3 фазы 200В~ 240В

3 фазы 380В~ 500В

Ном. выходное напряжение

Регулируется
от 50 В до 330В (для 240 В)
от 50 В до 660В(для 500В)
(Максимальное выходное напряжение не превышает напряжение питания)

Частота напряжения питания

50/60 Гц

Ном. выходная частота

0,5-500 Гц

Допустимые отклонения

Напряжение: + 10% – 15%

Частота: ±5%,

Способ управления

U/f=const, квадратичный момент, автоматический подъем момента, векторное управление или автоматическое сохранение энергии, управление двигателями с постоянными магнитами

Метод управления

Синусоидальная ШИМ

Несущая частота ШИМ

2…16 кГц

Дроссель звена постоянного тока

Входит в комплект поставки

Цепь динамического торможения

Встроенный (тормозной ключ)

Тормозной резистор

Внешний (Опция)

Интерфейс связи

RS485, CANopen встроен как стандартный, DeviceNet, Profibus DP, Ethernet IP / ModbusTCP и, EtherCAT опционально
