Модульные программируемые реле с дисплеем

Главная > Каталог > Контрольно - измерительные приборы. ОВЕН > ПР Программируемые реле > Модульные программируемые реле с дисплеем

Добавить в корзину

ОВЕН ПР200 – это свободно программируемое реле. Применяется для решения локальных задач автоматизации: водоподготовка, водоочистка, вентиляция, отопление и др.

Написание алгоритма осуществляется пользователем на языке FBD (МЭК 16131:3) с помощью бесплатной среды программирования OWEN Logic. Подключение к ПК производится посредством стандартного MiniUSB-кабеля (USB – MiniUSB). Для интеграции в SCADA-системы и управления внешними устройствами в прибор может быть установлено до 2-х интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII.

Для увеличения количества дискретных входов/выходов программируемого реле ОВЕН ПР200 применяются модули расширения ОВЕН ПРМ.

Отличительные характеристики ПР200

Напряжение питания: ~230 В или =24 В.
Встроенный источник питания =24 В для питания датчиков с аналоговым выходом (в модификации на 230 В).
4 аналоговых входа 4…20 мА, 0…10 В, 0…4 кОм. Могут работать в режиме дискретного входа.
Встроенный шунтирующий резистор для входа 4…20 мА.
Аналоговые выходы 0…10 В или 4…20 мА.
До двух встроенных интерфейсов RS-485.
USB порт – для программирования (USB – MiniUSB).
Встроенные часы реального времени срок службы 10 лет.
Гальваническая развязка входов до 2830 В.

Возможности символьного индикатора ПР200

Видимая область символьного индикатора: 2 строки по 16 символов.
Поддержка кириллицы и латиницы.
Возможность корректировки параметров программы пользователя.
Возможность корректировки параметров прибора (сменить тип датчика, масштабировать шкалу измерений, настроить яркость подсветки, изменить настройки портов и т.п.)

Конструктивные особенности

Автоматный корпус
Ширина корпуса 7 «автоматов» (7din), что позволит разместить прибор как в большом шкафу, так и в малом с автоматическими выключателями.
Съемные клеммники – для удобства монтажа.
«Ключи» для предотвращения неправильного подключения.

Модули расширения и аксессуары для ПР200

Интерфейсная плата ПР-ИП485

Интерфейсная плата ОВЕН ПР-ИП485 применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 (необходимость оговаривается при заказе). Всего можно установить два интерфейса RS-485. Интерфейсная плата может устанавливаться пользователем самостоятельно.

Модуль расширения ОВЕН ПРМ

Модуль расширения ОВЕН ПРМ предназначен для увеличения количества дискретных входов и выходов программируемого реле ОВЕН ПР200. Модули имеют внутреннюю гальваническую развязку и независимое питание, что обеспечивает дополнительную гальваническую развязку и повышает надежность системы. Существуют модификации модулей с разным типом питания. К ПР200 можно подключить по внутренней шине два модуля расширения ввода/вывода.

Модификации ОВЕН ПР200

Модификация	Питание	ВХОДЫ			ВЫХОДЫ			Количество интерфейсов RS-485 (выбирается при заказе)
Модификация	Питание	общее количество	дискретные: количество, тип	аналоговые: количество, тип	общее количество	дискретные: количество, тип	аналоговые: количество, тип
ПР200-220.1.х	~230 В	8	8 ДФ	–	6	6 Р	–	0, 1, 2
ПР200-220.2.х	~230 В	12	8 ДФ	4 А	10	8 Р	2 И	0, 1, 2
ПР200-220.3.х*	~230 В	12	8 ДФ	4 А	8	8 Р	–	0, 1, 2
ПР200-220.4.х	~230 В	12	8 ДФ	4 А	10	8 Р	2 У	0, 1, 2
ПР200-220.21.х	~230 В	8	8 Д	-	6	6Р	-	0, 1, 2
ПР200-220.22.х	~230 В	12	8 Д	4 А	10	8 Р	2 И	0, 1, 2
ПР200-220.23.х*	~230 В	12	8 Д	4 А	8	8 Р	-	0, 1, 2
ПР200-220.24.х	~230 В	12	8 Д	4 А	10	8 Р	2У	0, 1, 2
ПР200-24.1.х	=24 В	8	8 Д	–	6	6 Р	–	0, 1, 2
ПР200-24.2.х	=24 В	12	8 Д	4 А	10	8 Р	2 И	0, 1, 2
ПР200-24.3.х*	=24 В	12	8 Д	4 А	10	8 Р	-	0, 1, 2
ПР200-24.4.х	=24 В	12	8 Д	4 А	10	8 Р	2У	0, 1, 2

* Данные модификации в разработке, открытие продаж в апреле 2018 г.

Модификации ПР200

Модификация	Питание	Входы			Выходы			Количество интерфейсов RS-485 (выбирается при заказе)
Модификация	Питание	общее количество	дискретные: количество, тип	аналоговые: количество, тип	общее количество	дискретные: количество, тип	аналоговые: количество, тип	Количество интерфейсов RS-485 (выбирается при заказе)
ПР200-220.1.х	~230 В	8	8 ДФ	–	6	6 Р	–	0, 1, 2
ПР200-220.2.х	~230 В	12	8 ДФ	4 А	10	8 Р	2 И	0, 1, 2
ПР200-220.3.х*	~230 В	12	8 ДФ	4 А	8	8 Р	–	0, 1, 2
ПР200-220.4.х	~230 В	12	8 ДФ	4 А	10	8 Р	2 У	0, 1, 2
ПР200-220.21.х	~230 В	8	8 Д	-	6	6Р	-	0, 1, 2
ПР200-220.22.х	~230 В	12	8 Д	4 А	10	8 Р	2 И	0, 1, 2
ПР200-220.23.х*	~230 В	12	8 Д	4 А	8	8 Р	-	0, 1, 2
ПР200-220.24.х	~230 В	12	8 Д	4 А	10	8 Р	2У	0, 1, 2
ПР200-24.1.х	=24 В	8	8 Д	–	6	6 Р	–	0, 1, 2
ПР200-24.2.х	=24 В	12	8 Д	4 А	10	8 Р	2 И	0, 1, 2
ПР200-24.3.х*	=24 В	12	8 Д	4 А	10	8 Р	-	0, 1, 2
ПР200-24.4.х	=24 В	12	8 Д	4 А	10	8 Р	2У	0, 1, 2

* Данные модификации в разработке, открытие продаж в апреле 2018 г.

Дискретные входы

Тип дискретного входа	ДФ дискретный фазовый (в модиф. ПР200-220.х.х)	Д дискретный (в модиф. ПР200-24.х.х, ПР200-220.2х)	А аналоговый при использовании в дискретном режиме
Тип подключаемых датчиков	коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)
Тип подключаемых датчиков	–	датчики, имеющие на выходе транзистор p-n-p типа с открытым коллектором
Напряжение питания дискретных входов	90...264 В	15…30 В	15…30 В
Максимальный ток дискретного входа	не более 1,5 мА	не более 5 мА	не более 5 мА
Ток «логической единицы»	0,75…1,5 мА	3…5 мА	3…5 мА
Ток «логического нуля»	0...0,5 мА	0...1 мА	0...1 мА
Уровень «логической единицы»	159…264 В	15…30 В	Задается программно из диапазона 0…10 В
Уровень «логического нуля»	0…40 В	-3…+5 В	-3…+5 В
Гальваническая развязка	групповая по 4 входа (1-4, 5-8)		–
Электрическая прочность изоляции	2800 В, групповая – 1780 В		–

Аналоговые входы

Тип аналогового входа	А
Тип измеряемых сигналов	0…10 В 4…20 мА 0…4 кОм
Входное сопротивление	61 кОм
Предел основной приведенной погрешности	±0,5 %
Разрешающая способность АЦП	12 бит
Период обновления результатов измерения четырех каналов	не более 10 мс
Дополнительная приведенная погрешность, вызванная изменением температуры на 10 °С в пределах рабочего диапазона температур	±0,25 %

Дискретные выходы

Тип дискретного выхода	Р
Максимально допустимый ток нагрузки	5 А при напряжении не более 250 В переменного тока и cosφ > 0,95; 3 А при напряжении не более 30 В

Аналоговые выходы

Тип аналогового выхода	И	У
Диапазон выхода	4…20 мА	0…10 В

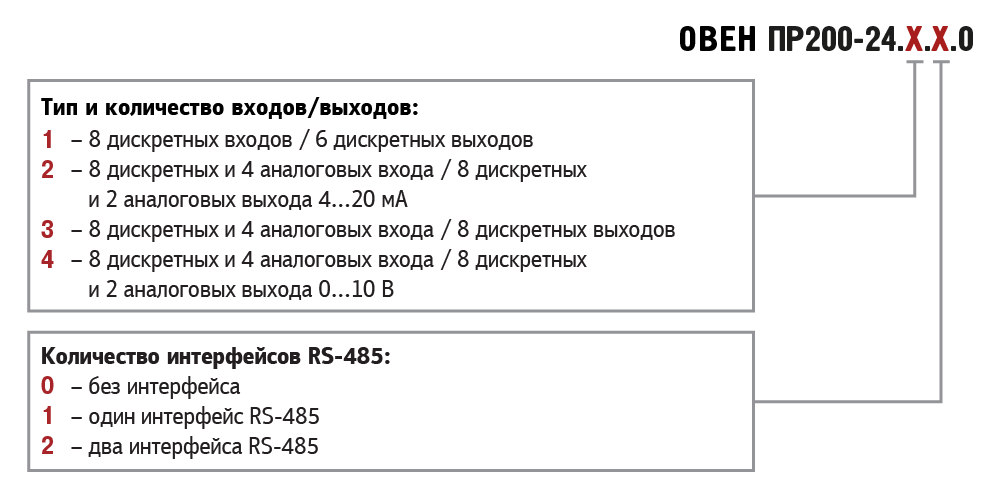

Обозначение при заказе ПР200 с питанием 24 В

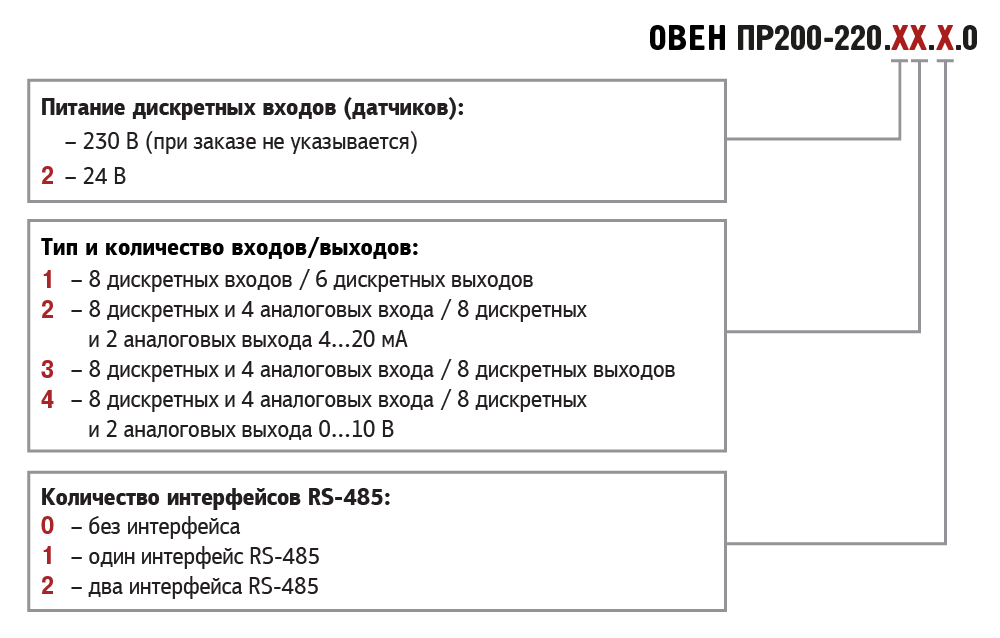

Обозначение при заказе ПР200 с питанием 220 В

Таблица подбора модификации ПР200

Питание прибора	Питание дискретных входов	Количество дискретных входов DI	Количество аналоговых входов AI	Количество дискретных выходов DO	Количество аналоговых выходов AO	Тип аналоговых выходов	Количество интерфейсов RS-485	Модификация/ Цена
220 В	230 В	8	-	6	-	-	0	ПР200-220.1.0.0 5 133,00 руб. заказать
							1	ПР200-220.1.1.0 5 487,00 руб. заказать
							2	ПР200-220.1.2.0 5 900,00 руб. заказать
		8	4	8	2	4…20 мА	0	ПР200-220.2.0.0 5 782,00 руб. заказать
							1	ПР200-220.2.1.0 6 136,00 руб. заказать
							2	ПР200-220.2.2.0 6 490,00 руб. заказать
		8	4	8	-	-	0	ПР200-220.3.0.0*
							1	ПР200-220.3.1.0*
							2	ПР200-220.3.2.0*
		8	4	8	2	0…10 В	0	ПР200-220.4.0.0 5 782,00 руб. заказать
							1	ПР200-220.4.1.0 6 136,00 руб. заказать
							2	ПР200-220.4.2.0 6 490,00 руб. заказать
	24 В	8	-	6	-	-	0	ПР200-220.21.0.0
							1	ПР200-220.21.1.0
							2	ПР200-220.21.2.0
		8	4	8	2	4…20 мА	0	ПР200-220.22.0.0
							1	ПР200-220.22.1.0
							2	ПР200-220.22.2.0
		8	4	8	-	-	0	ПР200-220.23.0.0*
							1	ПР200-220.23.1.0*
							2	ПР200-220.23.2.0*
		8	4	8	2	0…10 В	0	ПР200-220.24.0.0
							1	ПР200-220.24.1.0
							2	ПР200-220.24.2.0
24 В		8	-	6	-	-	0	ПР200-24.1.0.0 5 133,00 руб. заказать
							1	ПР200-24.1.1.0 5 487,00 руб. заказать
							2	ПР200-24.1.2.0 5 900,00 руб. заказать
		8	4	8	2	4…20 мА	0	ПР200-24.2.0.0 5 782,00 руб. заказать
							1	ПР200-24.2.1.0 6 136,00 руб. заказать
							2	ПР200-24.2.2.0 6 490,00 руб. заказать
		8	4	8	-	-	0	ПР200-24.3.0.0*
							1	ПР200-24.3.1.0*
							2	ПР200-24.3.2.0*
		8	4	8	2	0…10 В	0	ПР200-24.4.0.0 5 782,00 руб. заказать
							1	ПР200-24.4.1.0 6 136,00 руб. заказать
							2	ПР200-24.4.2.0 6 490,00 руб. заказать

* Данные модификации в разработке, открытие продаж в апреле 2018 г.
