Т
ермопары на основе КТМС предназначены для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до 1250 °С), не агрессивных к материалу корпуса датчика.
В качестве материалов термоэлектродов для КТМС применяются различные сплавы, что определяет характеристики термопар и возможности их применения:
- хромель-копель (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
- хромель-алюмель (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
- нихросил-нисил (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С, что позволяет использовать их для замены дорогостоящих термопар из драгоценных металлов.
Ассортиментный ряд термопар ОВЕН с КТМС включает в себя
|
|

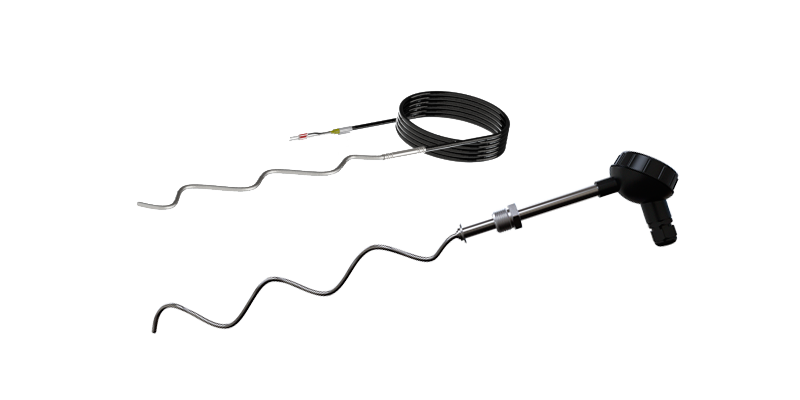

Модификации с кабельным выводом ХХ4 - универсальные конструктивные исполнения датчиков для измерения температуры в труднодоступных местах, печах, прессах, для применения в пищевой промышленности и т.п. Рекомендуются на замену моделей 011, 021, 031. |
|
|
Модификации с коммутационной головкой ХХ5 предназначены для измерения температуры быстропротекающих процессов. Рекомендуются к использованию при производстве строительных материалов, в металлургии, нефтегазовой отрасли. |
|
|
Модернизированные высокотемпературные термопары имеют разборную конструкцию. Вставка из КТМС устанавливается в чехлы из стали ХН45Ю или чехлы из трубки МКРц. Широко применяются в металлургической и фарфорово-фаянсовой промышленностях, при обжиге кирпича, измерении температуры дымовых газов и т.п. |
Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами
- низкий показатель тепловой инерции (2 сек – для КТМС диаметром 4,5 мм) для регистрации быстропротекающих процессов;
- высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);
- возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60-100 м);
- разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
- выдерживают большие рабочие давления (до 150 МПа);
- для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.
Общие сведения о термопарах
В общем случае термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. Один спай – «рабочий» – помещают в измеряемую среду, другой – «холодный» – должен находиться при температуре 0 °С. При разных температурах спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур. Рабочий спай защищается от прямого соприкосновения со средой защитной арматурой.
КТМС – Кабель Термопарный с Минеральной изоляцией в Стальной оболочке. Конструктивно КТМС состоит из гибкой металлической трубки, в которую помещены термоэлектроды (см. рис.). Пространство между термоэлектродами и стальной жаростойкой оболочкой заполнено плотной дисперсной минеральной изоляцией – оксидом магния.

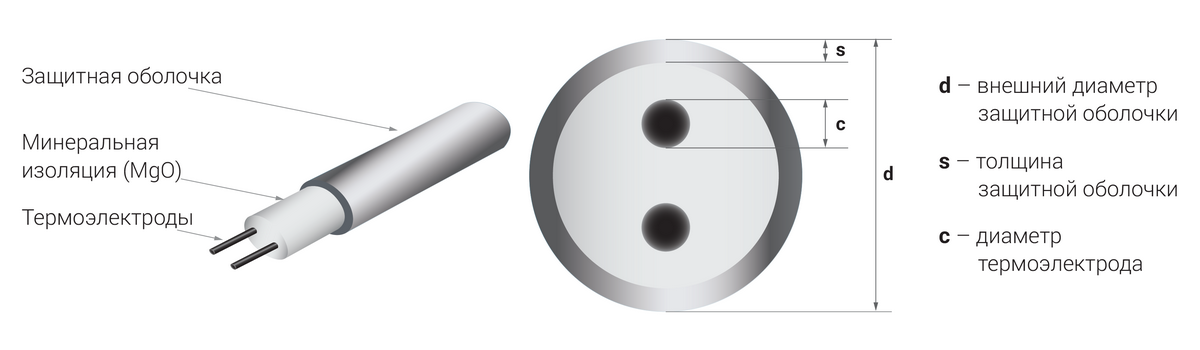

Кабельная термопара с одной парой термоэлектродов

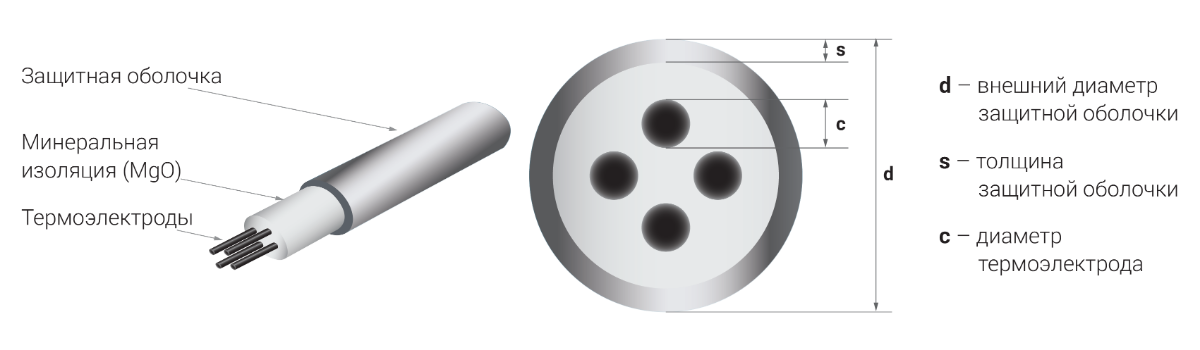

Кабельная термопара с двумя парами термоэлектродов
Справочная таблица размеров кабельных термопар
|
Параметр |
Значение |
|||||
|
Наружный диаметр защитной оболочки, d, мм |
1.5 |
2.0 |
3.0 |
4.5 |
||
|
Количество термоэлектродов |
2 |
2 |
2 |
4 |
2 |
4 |
|
Диаметр термоэлектродов C, мм |
0.25 |
0.33 |
0.48 |
0.46 |
0.74 |
0.69 |
|
Толщина защитной оболочки, S, мм |
0.18 |
0.23 |
0.33 |
0.33 |
0.51 |
0.51 |
Технические характеристики для мод. 115 – 165, 225 (термопары в защитной арматуре)
|
Тип ТП |
Класс допуска |
Тр, °С |
Тн, °С |
Материал защитной оболочки КТМС |
Диаметр оболочки, D, мм |
Давление |
Исполнение спая |
|
ДТПN (НН) |
1 |
-40+1250
|
1100 |
сплав Nicrobell D |
4.5 |
10 МПа |
Изолированный или неизолированный |
|
ДТПК (ХА) |
1 |
-40+800 |
600 |
сталь AISI 321 |
3.0, 4,5 |
||
|
1 |
-40+900 |
700 |
сталь AISI 310 |
4.5 |
|||
|
1 |
-40+800 |
600 |
сталь AISI 316 |
3.0, 4,5 |
|||
|
ДТПL (ХК) |
2 |
-40+600 |
450 |
сталь 12Х18Н10Т |
3.0 |
Показатель тепловой инерции термопар на основе КТМС (без защитного чехла)
Не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра рабочей части d, мм):
|
Вид рабочего спая |
Показатель тепловой инерции термопреобразователя, С |
||||
|
d = 1,5 |
d = 2,0 |
d = 3,0 |
d = 4,5 |
d = 6,0 |
|
|
Изолированный от оболочки КТМС |
0.4 |
0.5 |
1.0 |
2.0 |
4.0 |
|
Неизолированный от оболочки КТМС |
0.15 |
0.25 |
0.5 |
1.0 |
3.0 |
Показатель тепловой инерции термопар на основе КТМС (в защитных чехлах D=12 и 20 мм)
Не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра погружной части D, мм):
|
Вид рабочего спая |
Показатель тепловой инерции термопреобразователя, С |
||
|
D = 12 мм, керамический чехол (корунд) |
D = 20 мм, керамический чехол (корунд) |
D = 20 мм, металлический чехол |
|
|
Изолированный от арматуры |
30 |
90 |
50 |
|
Неизолированный от арматуры |
|
|
30 |
Условия эксплуатации
Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.
Модификации

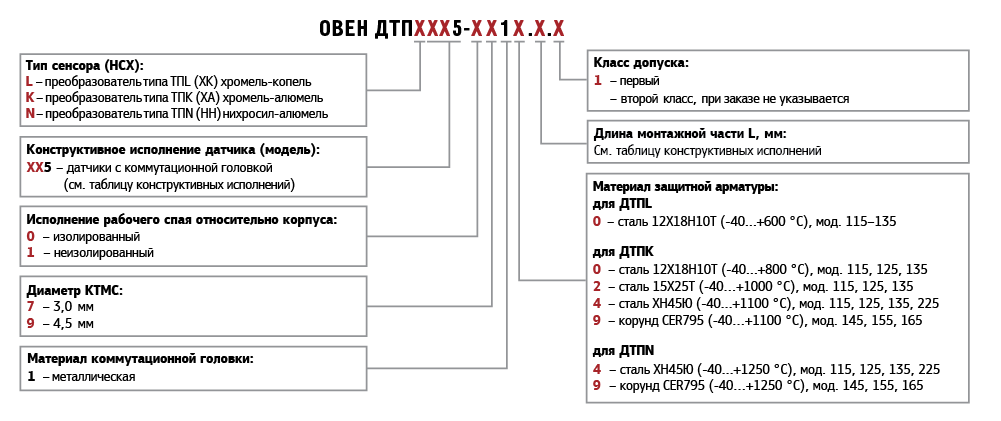

Пример обозначения при заказе: ДТПК145-0919.630.1
Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь с чувствительным элементом КТМС «хромель-алюмель», материал защитной арматуры – керамика корунд CER795 c диапазоном измерения температуры: -40…+1100 °С, классом допуска 1, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, с металлической коммутационной головкой, длиной монтажной части 630 мм, в корпусе 145.
Конструктивное исполнение коммутационных головок для ОВЕН ДТПХхх5 на основе КТМС
|
Конструктивное исполнение головки |
Увеличенная (стандарт) |
Увеличенная с защелкой (по заказу) |
|
Материал головки |
металлическая |
|
|
Чертеж |
|
|
|
Модели |
115–165, 225 |
115–165, 225 по заказу |
Термопары мод. 125…165, 225 имеют модульную (разборную) конструкцию. Если в процессе эксплуатации чувствительный элемент вышел из строя, а защитный чехол из корунда или жаростойкой стали остался цел, оптимальным решением будет заменить только вставку, а не менять весь датчик. Замена вставки проста и может производиться без демонтажа высокотемпературного датчика («Термопарные вставки»)
Максимальная температура узлов подключения металлических головок для ДТПХxx5 – 120 °С.
Преобразователи термоэлектрические на основе КТМС в защитной арматуре
|
Конструктивное исполнение |
Модель |
Параметры |
Материал |
Длина монтажной части L*, мм |
|
|
115 |
D = 20 мм |
ДТПL сталь 12Х18Н10Т (-40...+600 °С) Диаметр КТМС 3,0 мм ДТПK сталь 12Х18Н10Т (-40...+800 °С) сталь 15Х25Т (-40...+1000 °С) сталь ХН45Ю (-40...+1100 °С) Диаметр КТМС 4,5 мм ДТПN сталь ХН45Ю (-40...+1250 °С) Диаметр КТМС 4,5 мм |
L1, L2: 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
|
125 |
D = 20 мм |
250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
|
|
135 |
D = 20 мм, M = 27×2 мм**, S = 32 мм |
||
|
|
225 |
D = 20 мм |
ДТПK сталь ХН45Ю (-40...+1100 °С) Диаметр КТМС 4,5 мм ДТПN сталь ХН45Ю (-40...+1250 °С) Диаметр КТМС 4,5 мм |
|
|
|
145 |
D = 12 мм, D1 = 20 мм |
ДТПK корунд CER795 (-40...+1100 °С) Диаметр КТМС 4,5 мм ДТПN корунд CER795 (-40...+1250 °С) Диаметр КТМС 4,5 мм
|
|
|
|
155 |
D = 20 мм, D1 = 30 мм |
||
|
|
165 |
D = 20 мм, D1 = 30 мм, M = 27×2 мм**, S = 32 мм |
* Длина монтажной части L выбирается при заказе. Для модели 115 при заказе указывается соотношение длин L1 / L2.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
Для ДТПХ мод. 145, 155, 165:
температура в зоне перехода от корундовой части к металлической не должна превышать 800 °С;
скорость нагрева корундового чехла не должна превышать 150 °С/мин, погружение в измеряемую среду – плавное.
Материалы монтажных частей арматуры термопар
Рекомендуемая температура и условия применения термопар ДТП в зависимости от материала арматуры
|
Материал арматуры монтажной части ДТП |
Рекомендуемые температуры применения, °С |
Условия применения |
Температура окалино образования, °С |
Особенности применения |
|
Нержавеющие аустенитные стали 12Х18Н10Т 08Х18Н10Т AISI304 |
800
|
Неподвижные окислительные или нейтральные жидкие, газообразные среды |
850
|
Неустойчивы в серосодержащих средах, в серной, соляной, фтороводородной (плавиковой), горячей фосфорной, кипящих органических кислотах |
|
600 |
воздействие механических нагрузок |
|||
|
Нержавеющая аустенитная сталь 10Х23Н18 |
900 |
Неподвижные, движущиеся окислительные или нейтральные газообразные среды, воздействие механических нагрузок |
1050 |
Стойкость к коррозии при высоких температурах; стойкость к воздействию агрессивных сред .Широко применяется в нефтехимии. |
|
Нержавеющая Тугоплавкая аустенитная сталь сталь AISI310 (российский аналог: 20Х25Н20С2) |
1100 |
Неподвижные окислительные или нейтральные газообразные среды |
>1100 |
Хорошая сопротивляемость окислению и воздействию серы, устойчива к кислым водным растворам, хлорной коррозии, к цианистым и нейтральным расплавам солей при высоких температурах. Устойчива в атмосфере, содержащей СО2, при температуре до 900 °С |
|
1050 |
Движущиеся газообразные среды, воздействие механических нагрузок, режим теплосмен |
|||
|
Нержавеющая аустенитная сталь AISI316 |
900 |
Неподвижные, движущиеся окислительные или нейтральные газообразные среды, воздействие механических нагрузок, режим теплосмен |
925 |
Хорошая сопротивляемость окислению и воздействию кислот. Резистентна к соленой воде, появлению каверн и раковин |
|
Нержавеющая аустенитная сталь AISI321 |
800 |
Неподвижные окислительные или нейтральные газообразные среды |
850 |
Высокая стойкость к ряду агрессивных сред, включая горячие неочищенные нефтепродукты и газообразные продукты горения. Устойчива в атмосфере, содержащей СО2, при температуре до 650 °С |
|
600 |
Движущиеся газообразные среды, воздействие механических нагрузок, режим теплосмен |
|||
|
Нержавеющая Ферритная сталь 15Х25Т |
1000 |
Неподвижные, движущиеся окислительные или нейтральные газообразные среды; воздействие механических нагрузок, режим теплосмен |
1050 |
Для замены 12Х18Н10Т при повышенных температурах. Устойчива в серосодержащих средах. Не рекомендуется воздействие ударных нагрузок |
|
Сплав на железо-никелевой основе ХН45Ю (ЭП 747) |
1100
|
Неподвижные, движущиеся окислительные или нейтральные газообразные среды; воздействие механических нагрузок |
1300
|
Не рекомендуется воздействие абразивных частиц, движущихся в высокоскоростном газообразном потоке |
|
Керамика МКРц |
1100 |
Высокотемпературные газообразные среды |
|
Не рекомендуется воздействие механических нагрузок. |
|
Корунд CER795 ( ≈ 95% Al2O3) |
1300 (1600 кратковременно) |
Высокотемпературные газообразные среды |
|
Высокая твердость и газоплотность. Не рекомендуется воздействие ударных нагрузок. |
|
Карбид кремния SiC |
1250 |
Расплавы солей (кроме хлорида бария); расплавы цветных металлов (кроме алюминия) |
|
Высокая твердость и износостойкость |
Документация
Руководство по эксплуатации ДТП термопары на основе КТМС
