ДТСхх5 термосопротивления с коммутационной головкой

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Термосопротивления с коммутационной головкой позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

- ТСМ 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)

- ТСП 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)

- ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385 °С-1)

Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Показатели надежности термосопротивлений ДТСхх5 при соблюдении условий эксплуатации (вероятность безотказной работы):

– ДТС с платиновым ЧЭ:

в диапазоне температур от -50 до +250 °С – не менее 0,95 за 40 000 ч;

в диапазоне температур от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С и от +250 до +450 °С – не менее 0,95 за 15 000 ч;

в диапазоне температур от +450 до +500 °С – не менее 0,95 за 8 000 ч.

– ДТС с медным ЧЭ:

в диапазоне температур от -50 до +180 °С – не менее 0,95 за 15 000 ч.

При изменении температуры выше 120 ⁰С рекомендуем использовать датчики с металлической головкой.

Для монтажа датчиков ДТСхх5 на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Технические характеристики

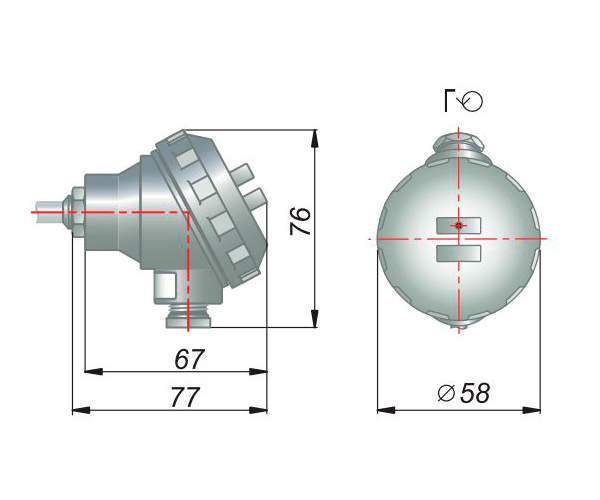

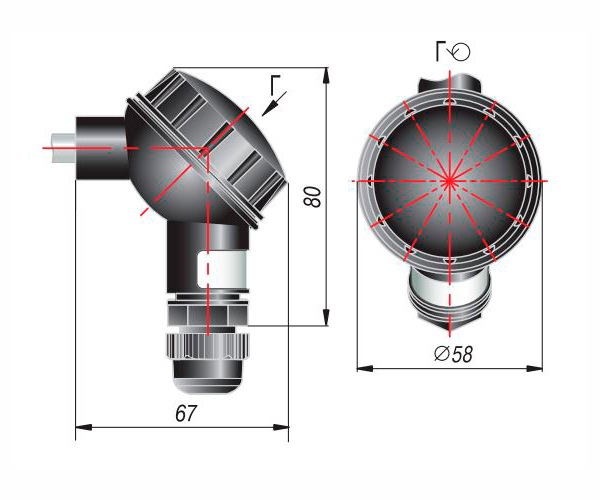

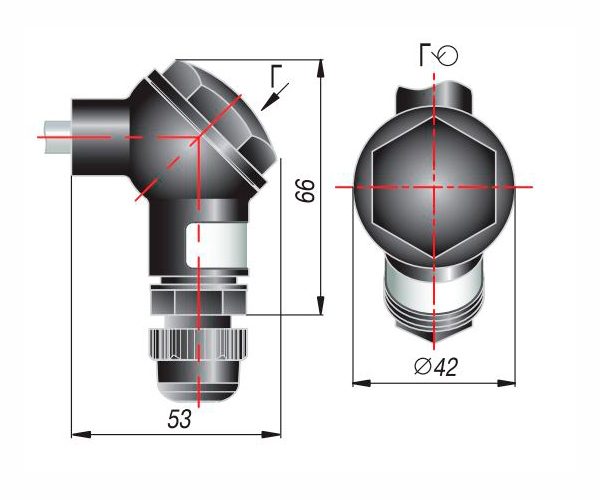

Конструктивное исполнение коммутационной головки для ДТС

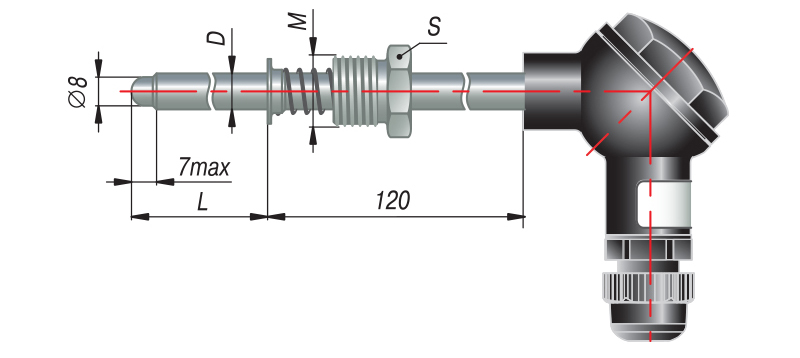

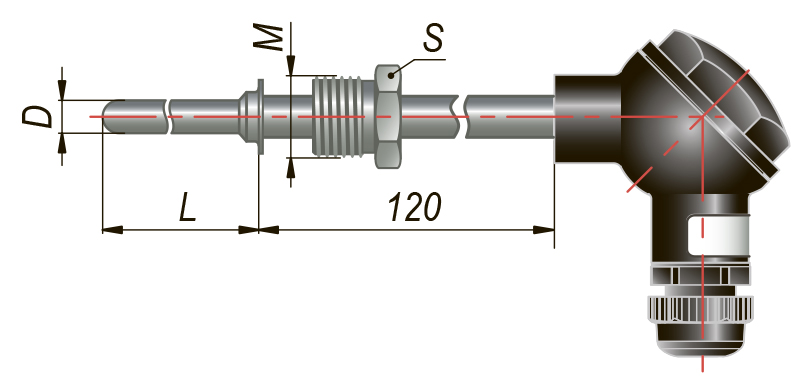

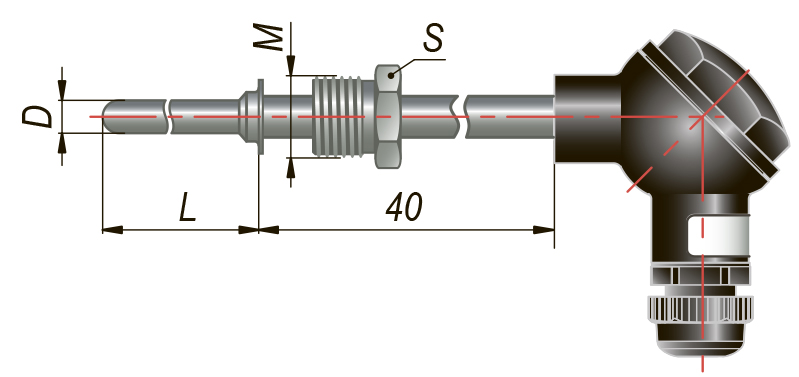

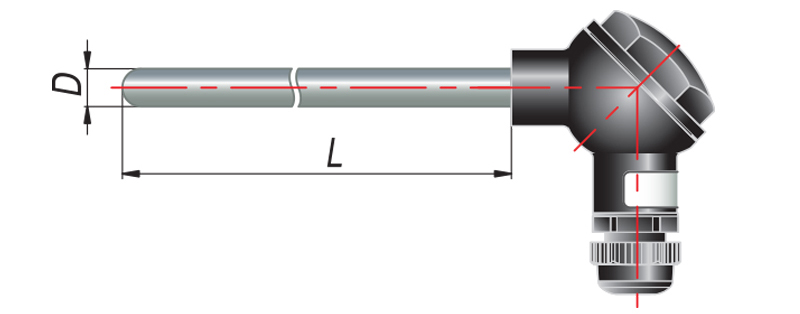

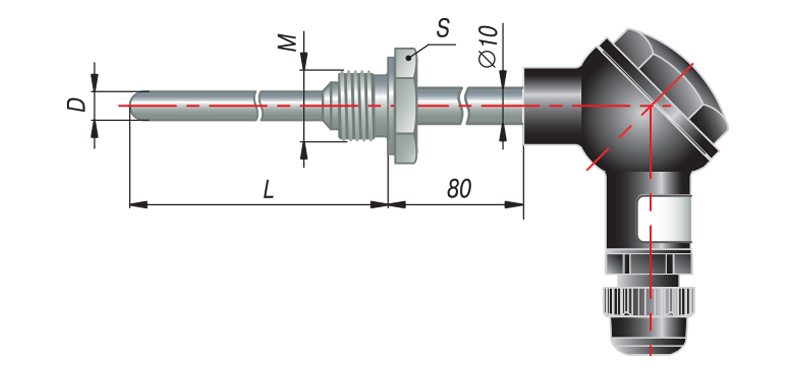

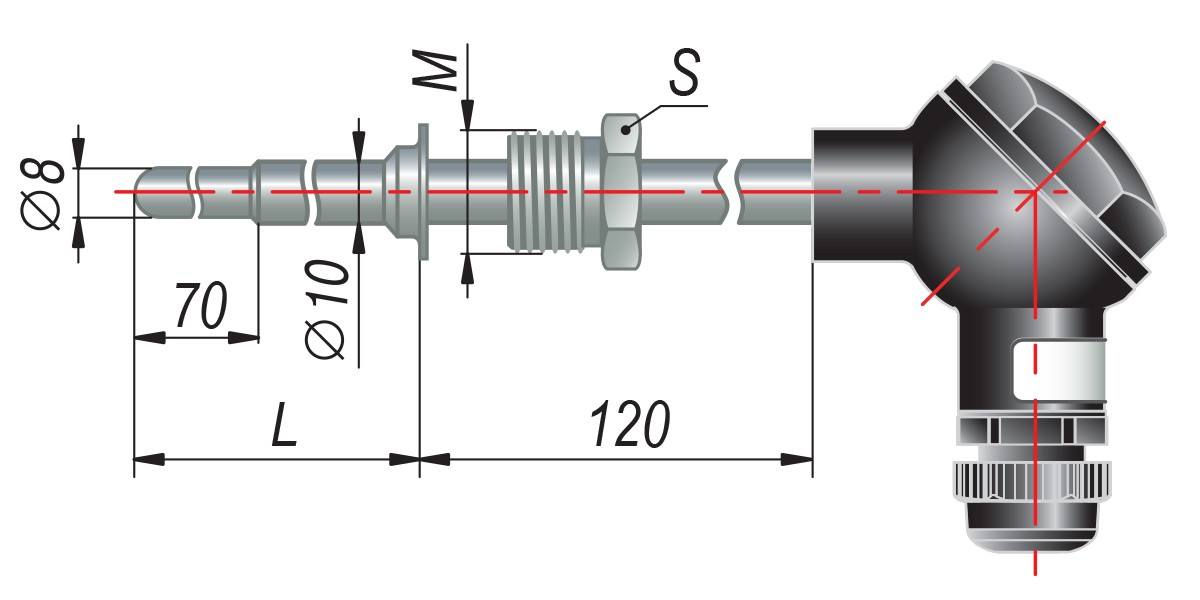

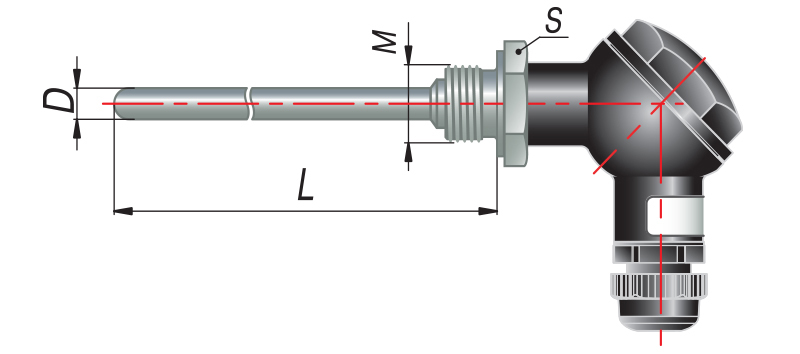

Конструктивные исполнения датчиков

* Длина монтажной части L выбирается при заказе.

** По спец. заказу возможно изготовление датчиков с трубной резьбой.

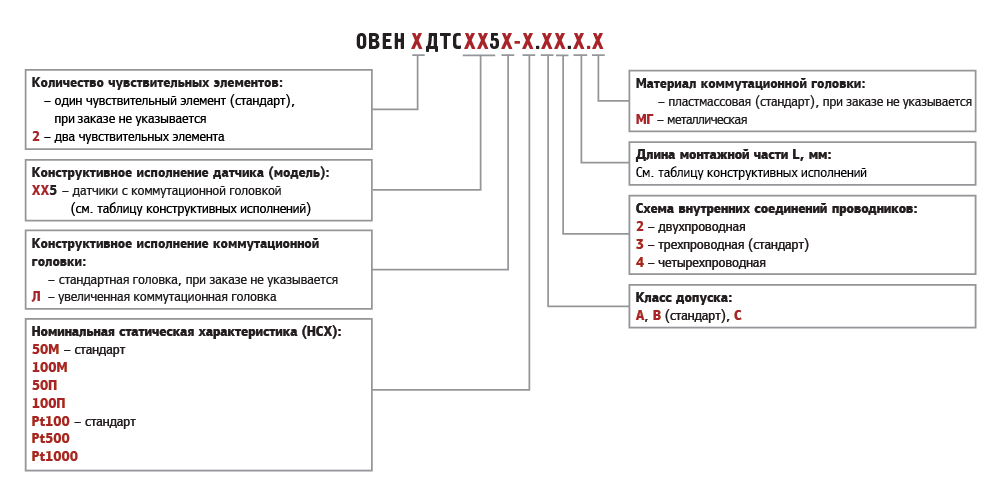

Модификации

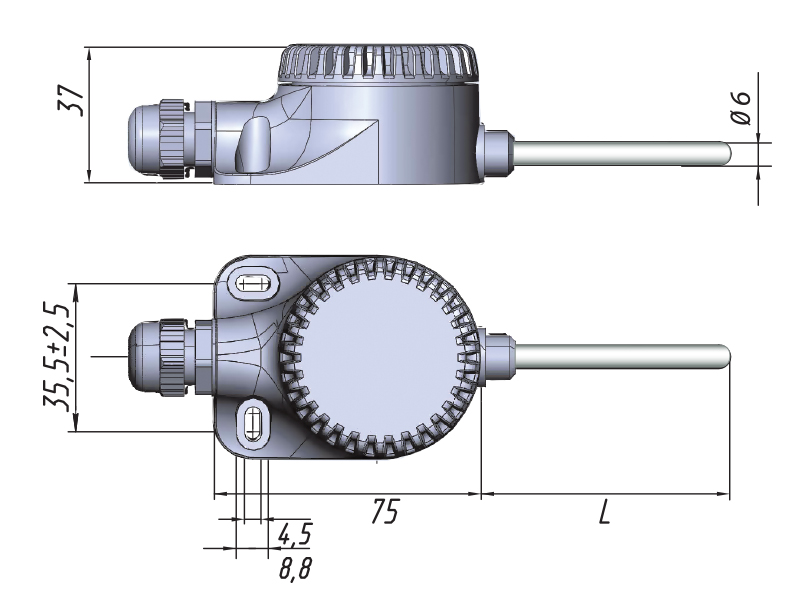

Обозначение при заказе ДТС125Л

ДТС125Л-Х.ХХ.Х

Примечание:

1.Датчики 50/100 Ом с 2-проводной схемой соединения изготавливаются с длиной монтажной части не более 250 мм.

2.Датчики с металлической головкой и двумя чувствительными элементами производятся только с 2-проводной схемой соединения.

3.Датчики с двумя чувствительными элементами производятся только с увеличенной коммутационной головкой.

4.При измерении температуры выше 180 °С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.

Пример обозначения при заказе: ОВЕН ДТС045-100М.В3.120.МГ

Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 100М, модель 045, класс допуска В, с трехпроводной схемой соединений, длиной монтажной части 120 мм, с металлической коммутационной головкой, диапазон измерения: -50…+180 °С.

Пример обозначения при заказе: ОВЕН ДТС125Л-100М.В3.80

Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 100М, модель 125Л, класс допуска В, с трехпроводной схемой соединений, длиной погружаемой части 80 мм, диапазон измерения: -50…+125 °С.

Руководство по эксплуатации ДТС
