ПР200 Программируемое реле

• Каждый интерфейс может работать как в режиме Master, так и в режиме Slave (ModBus RTU/ASCII).

• Обмен по каждому интерфейсу ведется независимо друг от друга.

• Интерфейсы выполнены в виде плат, устанавливаемых в посадочные гнезда корпуса ПР200, и не занимают дополнительного места на DIN-рейке.

• Вы можете самостоятельно установить интерфейсные платы RS-485 в любой момент времени.

• Удобное подсоединение, съем и замена модуля даже при плотном монтаже в ограниченном пространстве шкафа.

• Модули ввода/вывода имеют внутреннюю гальваническую развязку.
• Модули имеют свое независимое питание, что обеспечивает дополнительную гальваническую развязку и повышает надежность системы. Можно использовать головное ПР и модули с разным типом питания.
• Простая настройка, модуль ввода/вывода добавляется в проект в несколько кликов.
• Полный контроль состояния модуля в программе пользователя – развитая система диагностики ошибок, состояний и т.д.
• Два вида модулей: дискретный 8+8 (начало продаж 2 квартал 2015 г.) и аналоговый (начало продаж 4 квартал 2015 г.)

• Поддержка кириллицы и латиницы (меню).
• Экран не ограничен только видимой областью, его можно листать вверх и вниз.

• На экране можно отображать и при необходимости корректировать параметры программы пользователя («меню оператора»)
• Для оперативного изменения настроек прибора есть «меню наладчика». Здесь можно, например, сменить тип датчика, масштабировать шкалу измерений, настроить яркость подсветки, изменить настройки портов и т.п.

• Прибор может питаться от сети 230 В либо 24 В, в зависимости от модификации.
• Для питания аналоговых каналов ввода/вывода имеется свой встроенный источник 24 В (в модификации на 230 В). Таким образом, датчикам не требуется внешнее питание.
• Аналоговые входы могут принимать сигналы 4…20 мА, 0…10 В, 0…4 кОм, а также работать в режиме дискретного входа. Режим выставляется на плате с помощью джампера.
• Шунтирующий резистор для входа 4…20 мА теперь внутри.
• Для программирования используется стандартный MiniUSB-кабель (поставляется в комплекте), ПР200 не нужны дополнительные преобразователи.
• Часы реального времени теперь оснащены батарейкой с гарантированным ресурсом на весь срок эксплуатации прибора. При нормальных условиях срок службы батарейки – 8 лет.

• Длина корпуса 7 «автоматов» (7din).
• ПР в новом форм-факторе легко найдет себе место как в большом шкафу, так и в малом с автоматическими выключателями.
• Съемные клеммники для еще большего удобства монтажа.
• В комплекте к клеммникам – «ключи», которые предотвращают неправильное подключение.

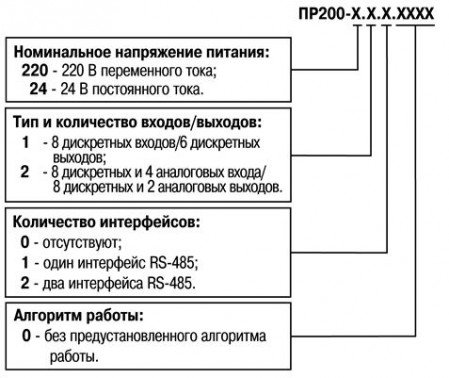

Модификация

ВХОДЫ

ВЫХОДЫ

Питание

общее количество

дискретные: количество, тип

аналоговые: количество, тип

общее количество

дискретные: количество, тип

аналоговые: количество, тип

ПР200-220.1.х

8

8 ДФ

–

6

6 Р

–

~230В

ПР200-220.2.х

12

8 ДФ

4 А

10

8 Р

2 И

~230В

ПР200-24.1.х

8

8 Д

–

6

6 Р

–

=24В

ПР200-24.2.х

12

8 Д

4 А

10

8 Р

2 И

=24В

Тип дискретного входа

ДФ

дискретный фазовый

(в модиф. ПР200-220.х.х)

Д

дискретный

(в модиф. ПР200-24.х.х)

А
аналоговый при использовании в дискретном режиме

Тип подключаемых датчиков

коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)

датчики, имеющие на выходе транзистор p-n-pтипа с открытым коллектором

Напряжение питания дискретных входов

90...264 В

21...27 В

21...27 В

Максимальный ток дискретного входа

не более 9 мА

не более 9 мА

не более 9 мА

Ток «логической единицы»

0,3...1,2 мА

3,5...9 мА

3,5...9 мА

Ток «логического нуля»

0...0,07 мА

0...0,5 мА

0...0,5 мА

Уровень «логической единицы»

110...264 В

9...27 В

9...27 В

Уровень «логического нуля»

0…40 В

0...2 В

0...2 В

Гальваническая развязка

групповая по 4 входа (1-4, 5-8)

нет

Электрическая прочность изоляции, В

1500

–

Тип аналогового входа

А

Тип измеряемых сигналов

0…10 В
4…20 мА
0…4 кОм

Входное сопротивление

67 кОм

Предел основной приведенной погрешности

±0,5 %

Разрешающая способность АЦП

12 бит

Период обновления результатов измерения четырех каналов

не более 10 мс

Дополнительная приведенная погрешность, вызванная изменением температуры на 10 °С в пределах рабочего диапазона температур

±0,25 %

Тип дискретного выхода

Р

Максимально допустимый ток нагрузки

5 А при напряжении не более 250 В переменного тока и cos > 0,95
