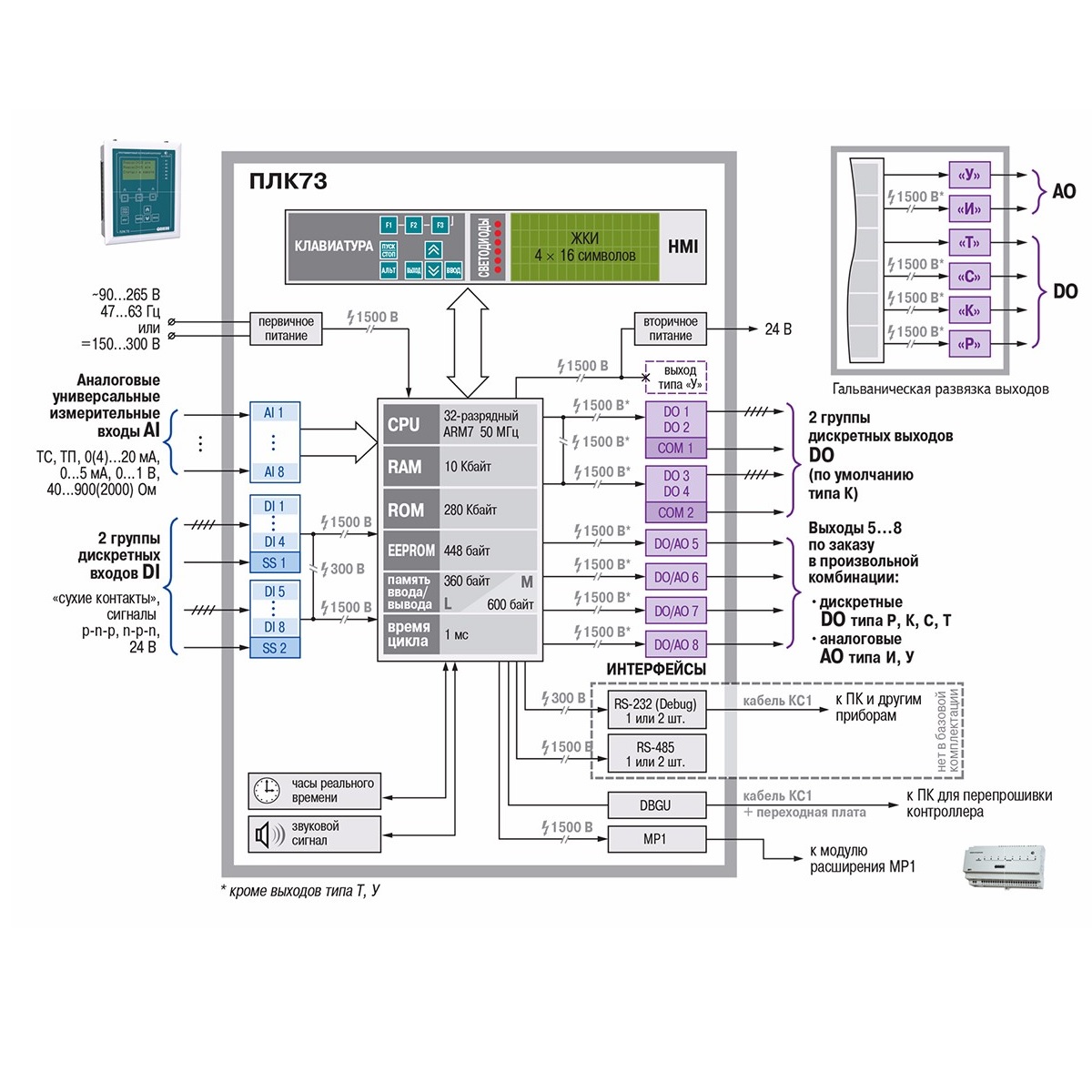

Общие сведения
|
Центральный процессор |
32-разрядный RISC процессор 50 МГц на базе ядра ARM7 |
|
Размер Retain-памяти (EEPROM) |
448 байт |
|
Объем оперативной памяти для хранения переменных программ |
10 кб |
|
Объем памяти хранения программ |
280 кб |
|
Объем памяти ввода-вывода |
600 байт - для ПЛК73-M 360 байт - для ПЛК73-L |
|
Время работы часов реального времени после пропадания питания |
не менее 3 месяцев |
|
Конструктивное исполнение |
Корпус щитового крепления. Габаритные размеры (В×Ш×Г), мм (168×137×55)±1 мм |
|
Степень защиты корпуса со стороны лицевой панели |
IP55 |
|
Напряжение питания |
90...245 В (частотой от 47 до 63 Гц) |
|
Потребляемая мощность, не более |
для постоянного тока, 12 Вт |
|
Параметры встроенного вторичного источника питания |
выходное напряжение 24±3 В, ток не более 180 мА |

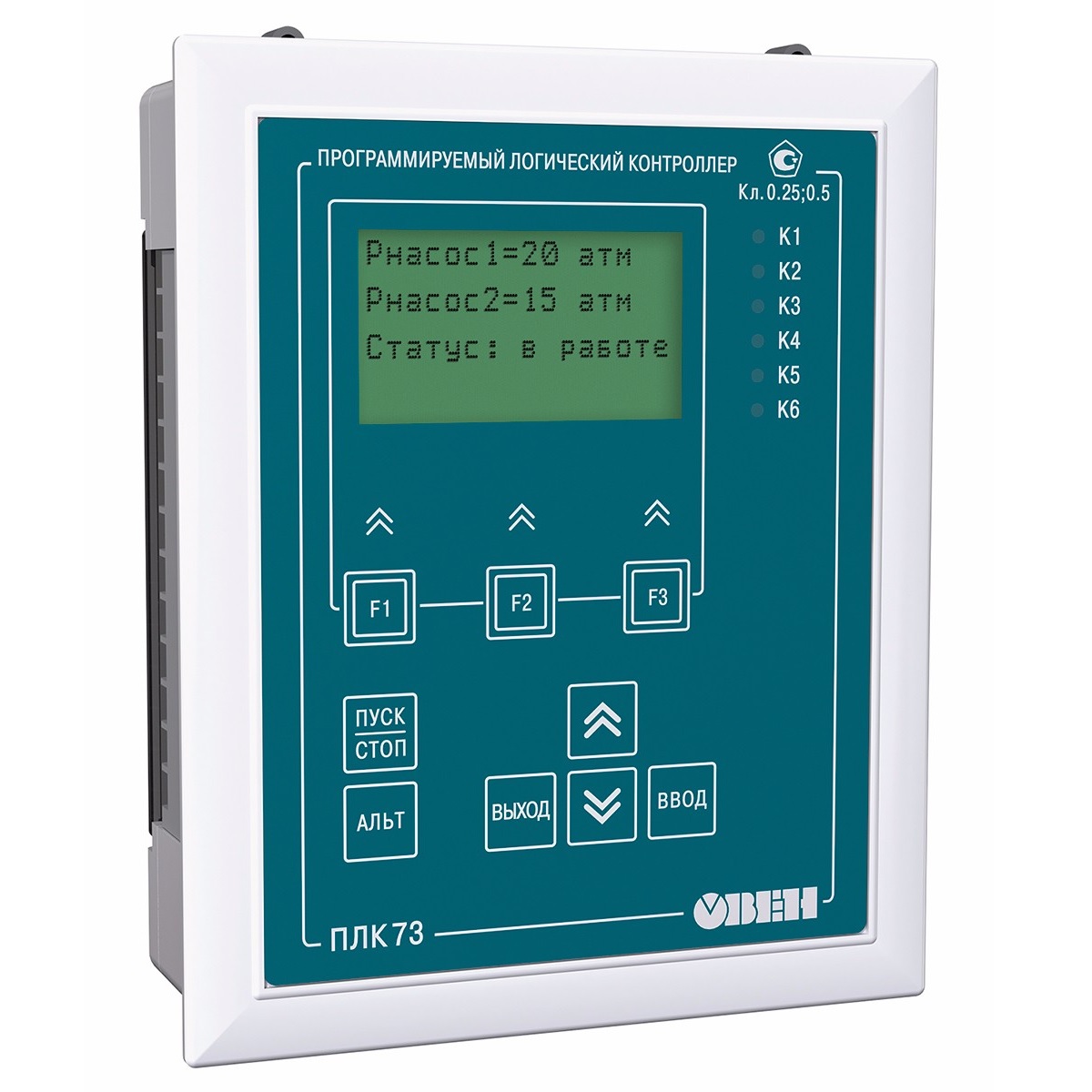

Элементы человеко-машинного интерфейса
|
Тип дисплея |
Текстовый монохромный ЖКИ с подсветкой |
|
Количество знакомест (символов) |
4 x 16 |
|
Кнопки управления на лицевой панели |
9 тактовых кнопок: "Пуск/стоп", "Выход", "Альт", "Ввод", "Вверх", "Вниз", "F1", "F2", "F3" |
|
Светодиоды на лицевой панели |
6 штук: "K1", "K2", "K3", "K4", "K5", "K6" |
Интерфейсы связи
|
Интерфейсы |
2 интерфейса опционально: 1-й интерфейс: RS-485, RS-232 или отсутствует; 2-й интерфейс: RS-485, RS-232 или отсутствует. |
|
Режим работы интерфейсов |
Master, Slave |
|
Поддерживаемые протоколы |
ОBEH, Modbus-ASCII/RTU, GateWay (протокол CODESYS) |
Аналоговые входы
|
Количество аналоговых входов |
8 |
|
|
Типы подключаемых датчиков и характеристики аналоговых входов |
В соответствии с ТУ 4252-003-46526536-2008 контроллера ПЛК63 |
|
Выходы (дискретные и аналоговые)
|
Количество выходов внутри контроллера |
8, из них 4 с возможностью установки ЦАП |
|
Типы выходных элементов и их характеристики |
В соответствии с ТУ 4252-003-46526536-2008 контроллера ПЛК63 |
|

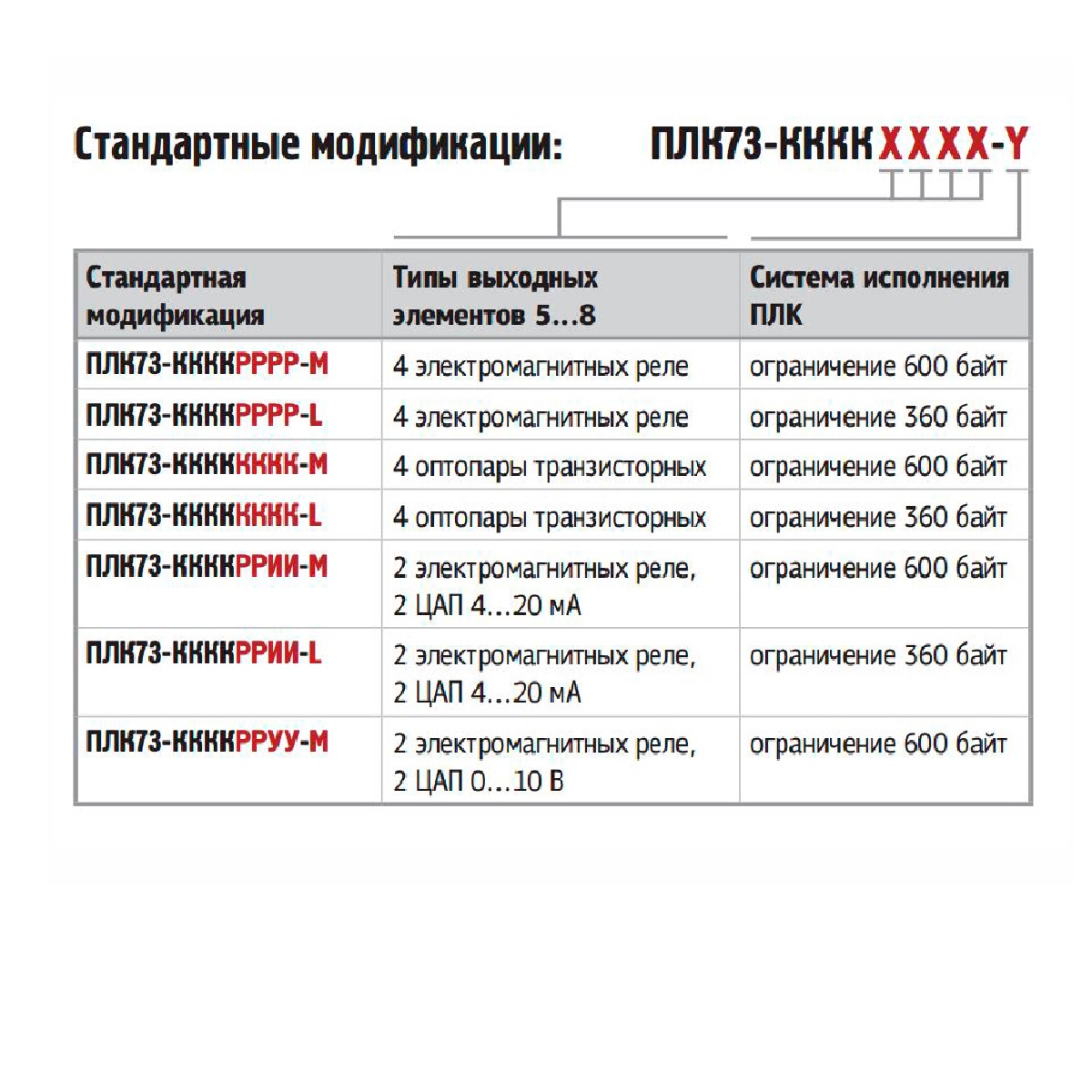

Выходные элементы: |
|
|
1 |
тип К (группа из 2 выходов) |
|
2 |
|
|
3 |
тип К (группа из 2 выходов) |
|
4 |
|
|
5 |

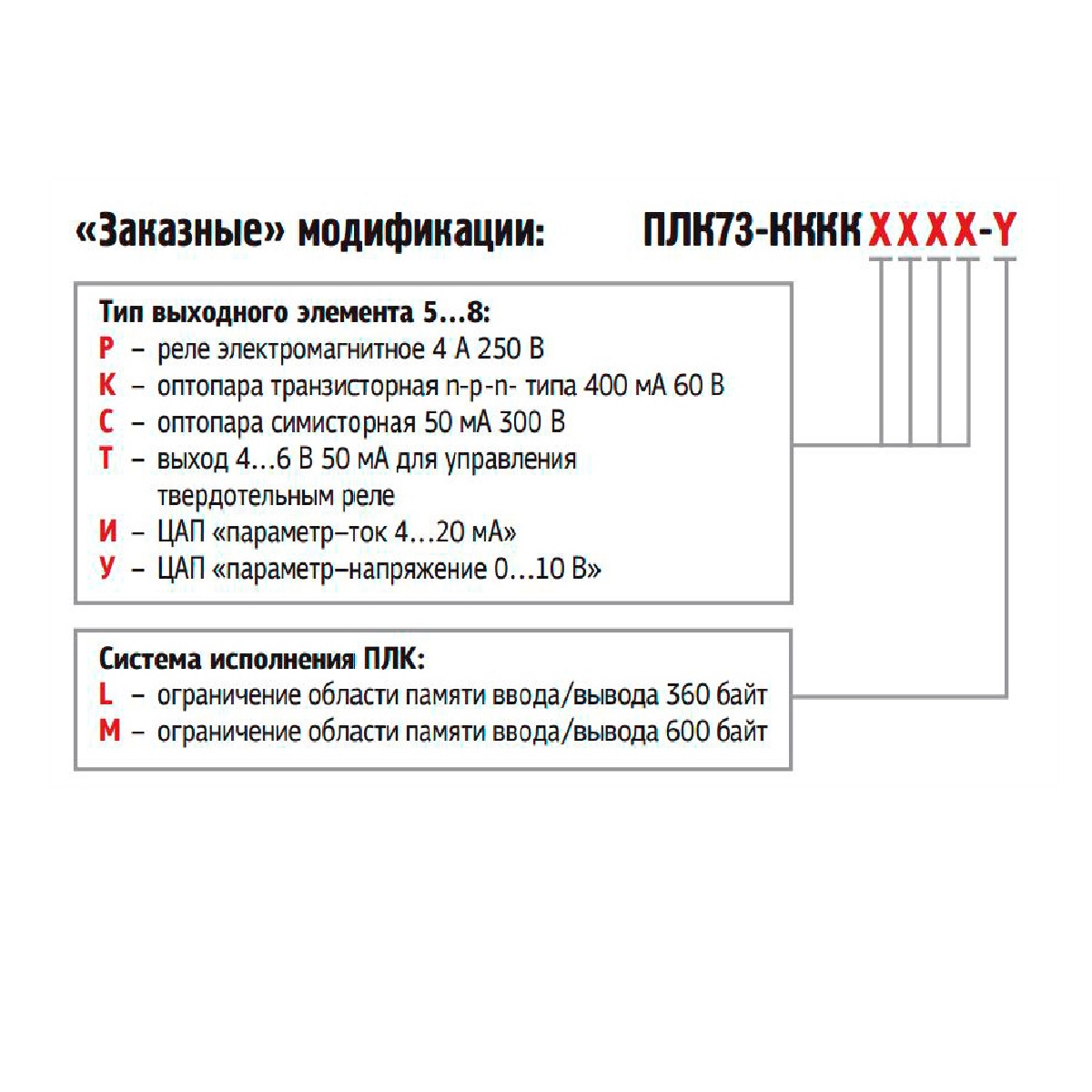

тип Р, К, С, Т, И, У или отсутствует |
|
6 |
тип Р, К, С, Т, И, У или отсутствует |
|
7 |
тип Р, К, С, Т, И, У или отсутствует |
|
8 |
тип Р, К, С, Т, И, У или отсутствует |
Дискретные входы
|
Количество дискретных входов |
8 |
|
Подключаемые входные устройства |
подключение датчиков с выходами: "сухой-контакт" p-n-p- и n-p-n-транзистор |
|
Максимальная частота сигнала, подаваемого на дискретный вход |
15 Гц (при скважности 2) |
|
Напряжение питания дискретных входов |
24±3 В |
Программирование и обновление встроенного программного обеспечения
|
Среда программирования |
CODESYS 2.3 (версия 2.3.8.1 и более старшая) |
|
Интерфейс для программирования и отладки в CODESYS |
RS-232 DBGU |
|
Интерфейс для обновления встроенного программного обеспечения |
RS-232 DBGU (выведен на разъем RJ-12) |
Поддерживаемые интерфейсы и протоколы
|
Протокол |
Интерфейс |
Применение |
|
ОВЕН |
RS-232 RS-485 |
Поддержка модулей ввода/вывода ОВЕН Мх110 Работа в сетях ОВЕН совместно с ТРМ2хх |
|
Modbus RTU Modbus ASCII |
RS-232 RS-485 |
Поддержка модулей ввода/вывода и операторских панелей (например, ОВЕН СП3хх), связь со SCADA-системами |
|
GateWay (протокол CODESYS) |
RS-232 |
Программирование контроллера, отладка пользовательской программы Работа с OPC-сервером CODESYS |
